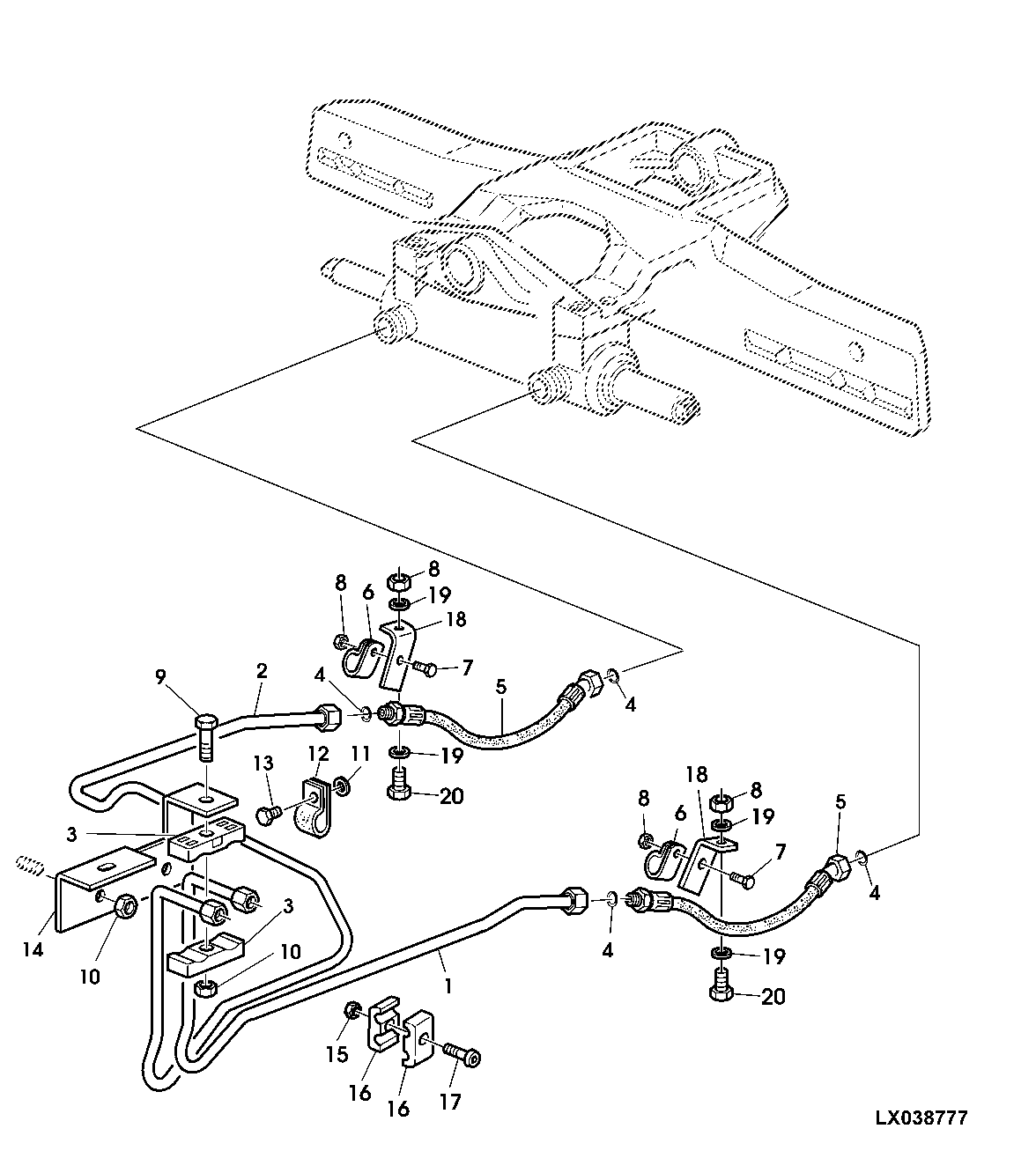

HYDROSTATIC STEERING, OIL LINES (W/O FRONT WHEEL DRIVE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL153169	1	Oil Line	RH
2	AL155156	1	Oil Line	LH
3	L101560	2	Clamp	-
4	T77857	4	O-Ring	-
5	AL78576	2	Hydraulic Hose	-
6	T70659	2	Clamp	-
7	19M7167	2	Cap Screw	M10 X 25
8	14M7140	2	Nut	M10
9	19M7298	1	Cap Screw	M8 X 35
10	14M7273	3	Nut	M8
11	24M7096	1	Washer	10.500 X 18 X 1.600 mm
12	T24802	1	Clip	-
13	19M7557	1	Cap Screw	M10 X 16
14	L150138	1	Bracket	-
15	14M7272	1	Nut	M6
16	L38284	2	Clamp	-
17	19M7603	1	Screw	M6 X 20
18	L156964	2	Holder	-
19	24M7096	2	Washer	10.500 X 18 X 1.600 mm
20	19M7168	2	Cap Screw	M10 X 30

HYDROSTATIC STEERING, OIL LINES (W/O FRONT WHEEL DRIVE)

Нет текстового описания
