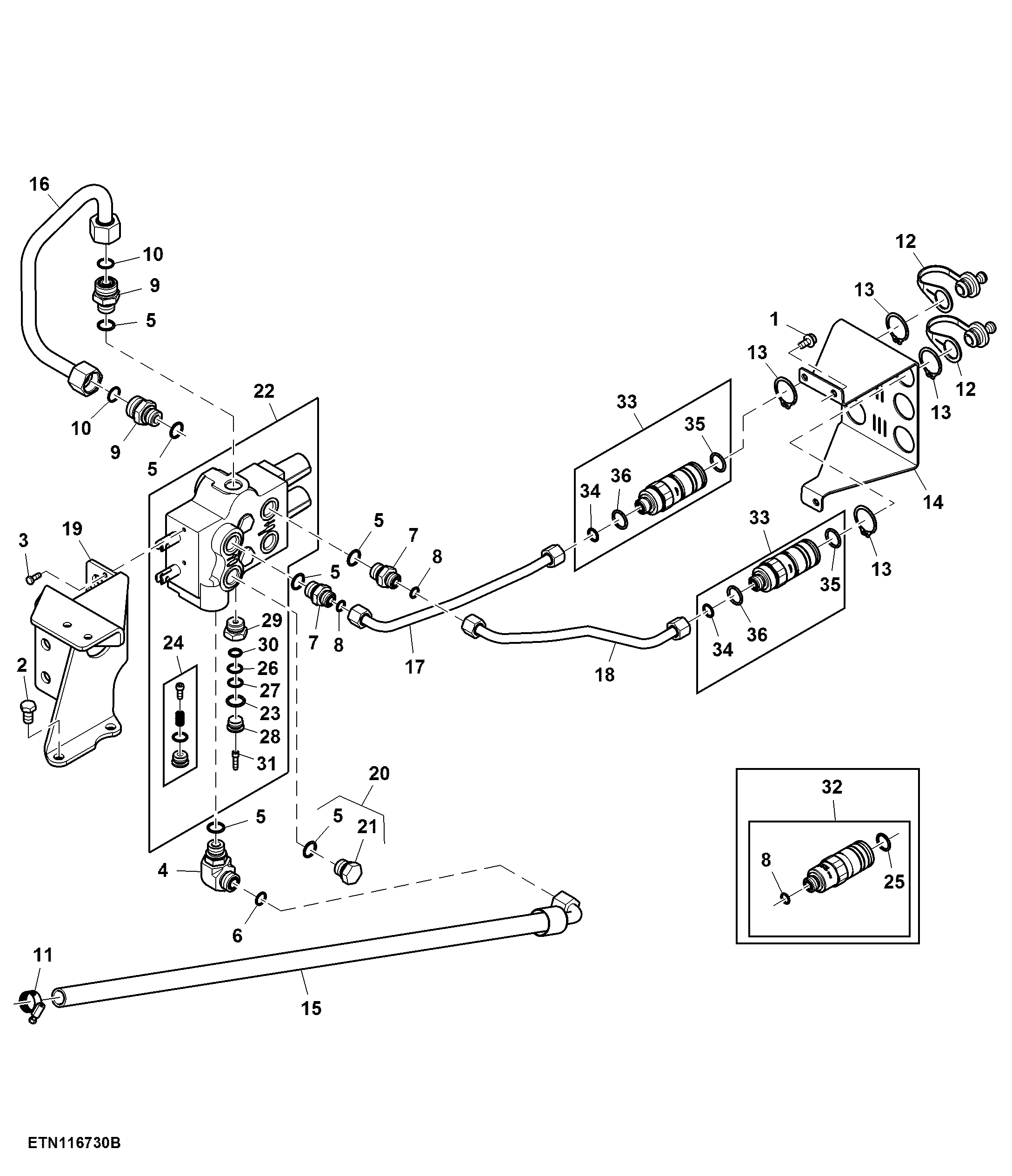

Hydraulic Hoses, First SCV Controller, OOS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7865	3	Screw	M8 X 16
2	19M8017	2	Cap Screw	M12 X 20
3	19M8425	4	Cap Screw	M6 X 16
4	38H5018	1	Elbow Fitting	-
5	51M7045	5	O-Ring	19.300 X 2.200 mm
6	T77932	1	O-Ring	-
7	38H5076	2	Adapter Fitting	-
8	T77857	3	O-Ring	-
9	38H5121	2	Adapter Fitting	-
10	T77858	2	O-Ring	-
11	AR21837	1	Clamp	-
12	L171561	2	Dust Shield	-
13	R120797	4	Snap Ring	-
14	R168689	1	Bracket	-
15	RE171170	1	Hydraulic Hose	SCV to Filter
16	RE200360	1	Oil Line	SCV Pressure
17	RE200361	1	Tube	LGTH = 349.61 mm
18	RE200362	1	Tube	-
19	R200364	1	Bracket	SCV Mounting
20	RE46687	2	Drain Plug	-
21	DZ107540	2	Drain Plug	ORDER RE46687
22	RE73103	1	Valve	Two Spool
23	F3171R	1	O-Ring	-
24	RE222161	2	Valve Kit	SCV Load Check Valve
24	RE73109	1	Seal Kit	-
25	H63289	2	O-Ring	-
26	RE73110	2	Detent Kit	-
27	R26375	2	O-Ring	-
28	R116115	1	Fitting	-
29	R27175	1	Drain Plug	-
30	R51603	4	O-Ring	-
31	19M8505	4	Screw	M6 X 25
32	SJ30426	2	Hyd. Quick-Connect Coupler	-
33	SJ30426	2	Hyd. Quick-Connect Coupler	-
34	SU50069	2	O-Ring	-
35	SU50070	2	O-Ring	-
36	SU50071	2	O-Ring	-

Hydraulic Hoses, First SCV Controller, OOS
