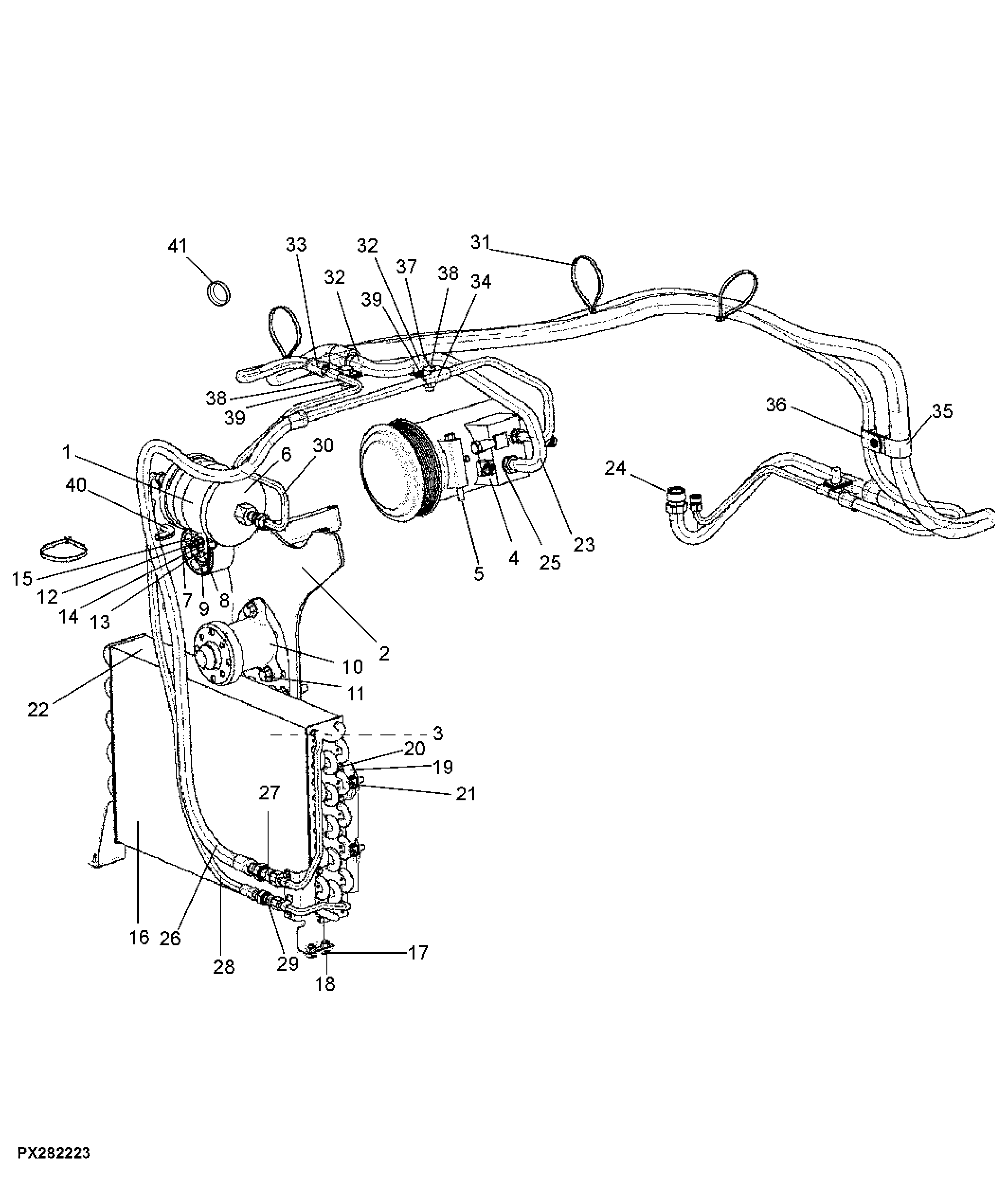

AIR CONDITIONING CONDENSER AND LINES (CAB)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE291794	1	Receiver-Dryer	(SUB FOR RE214439)
2	R233536	1	Support	-
3	19M8162	4	Screw	M10 X 40
4	RE46609	1	Compressor	-
5	19M7163	3	Cap Screw	M8 X 25
6	R124889	1	Spacer	-
7	RE505264	1	Pulley	-
8	R502079	1	Sleeve	-
9	19M7808	1	Screw	M10 X 65
10	RE60023	1	Bearing With Housing	-
11	19M7786	3	Screw	M10 X 30
12	19M7513	2	Cap Screw	M8 X 30
13	99M7102	1	Clamp	-
14	24M7055	2	Washer	8.400 X 16 X 1.600 mm
15	14M7273	1	Nut	M8
16	RE227009	1	Vapor Condenser	-
17	03M7221	4	Bolt	M6 X 16
18	14M7303	4	Flange Nut	M6
19	R227010	1	Bracket	-
20	37M7039	8	Screw	-
21	19M7865	2	Screw	M8 X 16
22	R227010	1	Bracket	-
23	RE225312	1	Line	-
24	51M7043	1	O-Ring	15.300 X 2.200 mm
25	R33259	1	O-Ring	-
26	RE225314	1	Line	-
27	R113050	2	O-Ring	10.820 X 1.778 mm (0.426" X 0.070")
28	RE225243	1	Line	(SUB FOR RE49169)
29	R10093	2	O-Ring	-
30	RE225318	1	Line	-
31	R105388	4	Tie Band	-
32	T28949	3	Clamp	-
33	AH76883	1	Clip	-
34	AH107416	1	Clip	-
35	R46667	1	Clamp	-
36	R73384	1	Clamp	-
37	19M7872	3	Cap Screw	M12 X 25
38	12M7067	2	Lock Washer	12 mm
39	14M7275	2	Nut	M12
40	L58448	1	Weatherstrip	(0.05)
41	YZ280321	1	Plug	(Flywheel Housing)

AIR CONDITIONING CONDENSER AND LINES (CAB)
