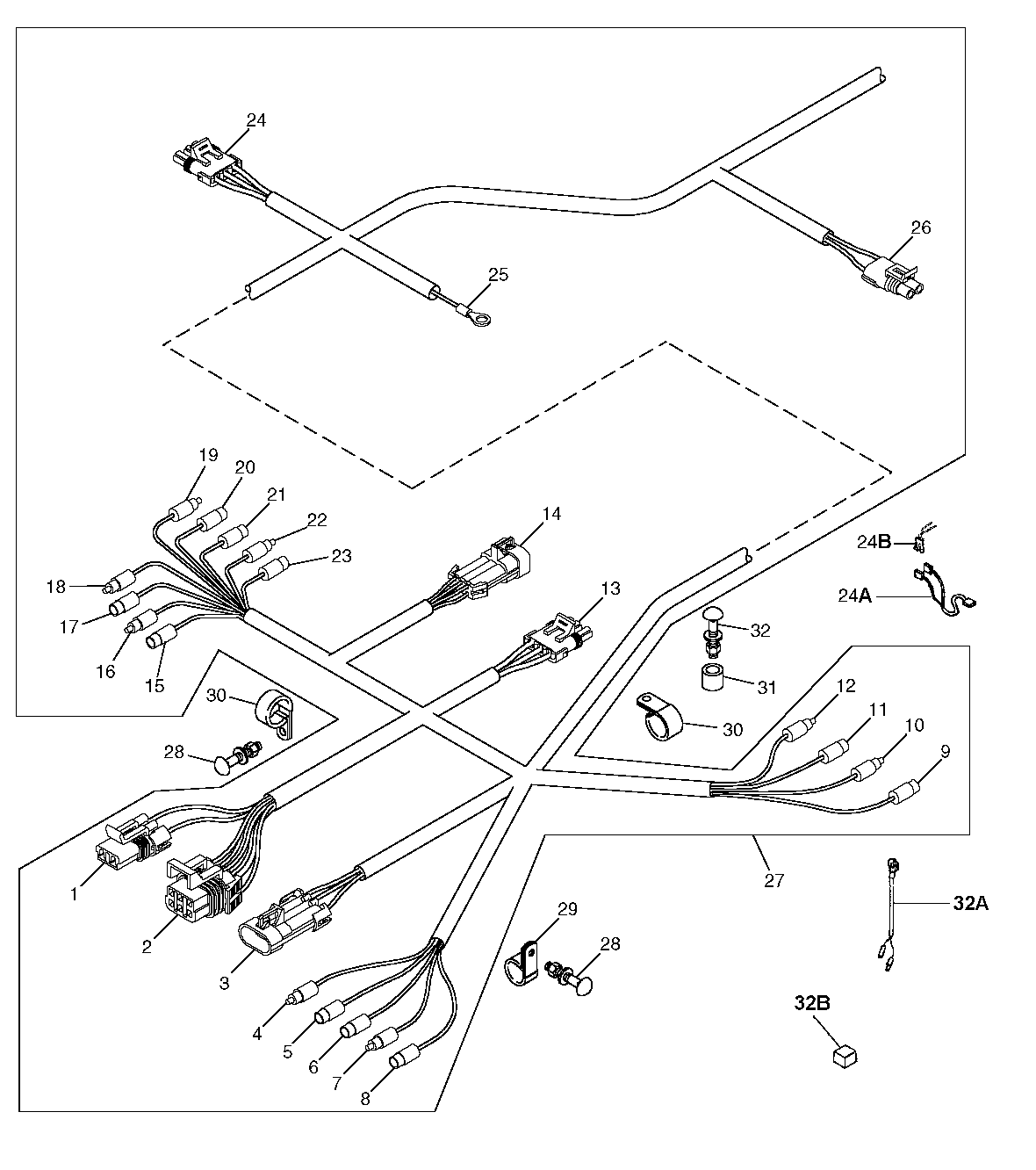

REAR ELECTRICAL HARNESS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	57M7306	1	Elec.Connect Locking Device	-
1	57M7309	1	Elec. Connector Housing	TO 7-PIN CONNECTOR
2	57M7291	1	Electrical Connector Assy	-
2	57M7260	1	Elec. Connector Housing	TO 7-PIN CONNECTOR
3	57M7257	1	Elec. Connector Housing	FUTURE USE
3	57M7290	1	Elec. Connector Accessory	-
4	-	1	Part 7	RIGHT TAIL/TURN LIGHT
5	-	1	Part 8	RIGHT TAIL/TURN LIGHT
6	-	1	Part 9	RIGHT WARNING LIGHT
7	-	1	Part 10	RIGHT WARNING LIGHT
8	-	1	Part 11	RIGHT WARN LIGHT
9	-	1	Part 12	RIGHT REAR FLOOD LIGHT
10	-	1	Part 13	RIGHT REAR FLOOD LIGHT
11	-	1	Part 14	RIGHT FRONT FENDER LIGHT
12	-	1	Part 15	RIGHT FRONT FENDER LIGHT
13	RE12364	1	Electrical Connector Assy	SEAT SWITCH
14	57M7263	1	Elec. Connector Housing	REAR PTO SWITCH
14	57M7291	1	Electrical Connector Assy	-
15	-	1	Part 19	LEFT FRONT FENDER LIGHT
16	-	1	Part 20	LEFT FRONT FENDER LIGHT
17	-	1	Part 21	LEFT REAR FLOOD LIGHT
18	-	1	Part 22	LEFT REAR FLOOD LIGHT
19	-	1	Part 23	LEFT TAIL/TURN LIGHT
20	-	1	Part 24	LEFT TAIL/TURN LIGHT
21	-	1	Part 25	LEFT WARNING LIGHT
22	-	1	Part 26	LEFT WARNING LIGHT
23	-	1	Part 27	LEFT WARNING LIGHT
24	RE12363	1	Electrical Connector Assy	NEUTRAL START SWITCH
24	RE12411	1	Switch	NEUTRAL START SWITCH (SOUTH AFRICA TRACTORS)
25	-	1	Part 32	GROUND
26	R78053	1	Electrical Connector Assy	FUTURE USE
27	RE223413	1	Wiring Harness	REAR, SUB FORRE191733
27	RE249215	1	Chassis Wiring Harness	REAR(SOUTH AFRICA TRACTORS)
28	03M7183	4	Bolt	M8 X 16
28	14M7273	4	Nut	M8
28	24M7055	4	Washer	8.400 X 16 X 1.600 mm
29	AH107416	2	Clip	-
30	T70659	3	Clamp	-
31	28H3394	1	Bushing	0.493" X 0.675" X 1/2"
32	03M7187	1	Bolt	M8 X 35
32	24M7055	1	Washer	8.400 X 16 X 1.600 mm
32	14M7273	1	Nut	M8
24A	RE63095	1	Wiring Harness	NEUTRAL START SWITCH (SOUTH AFRICA TRACTORS)
24B	RE72059	1	Resistor	(SOUTH AFRICA TRACTORS)
32A	AP36527	1	Wiring Harness	WORKING LAMP (SOUTH AFRICA TRACTORS)
32B	RE262484	1	Diode	(SOUTH AFRICA TRACTORS)
