WATER HOSES, ENGINE ( - 163500)

Нет текстового описания

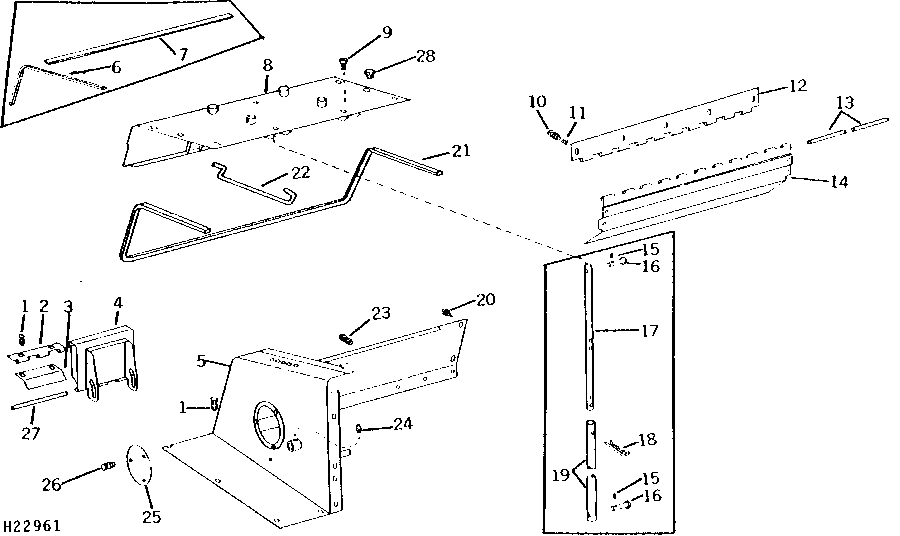

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H785	5	Nut	5/16"
1	21H1331	5	SCREW	5/16" X 1"
2	H113113	1	Hinge	-
2	H75987	1	Hinge	TAILINGS ELEVATOR DOOR, (SUB H113113)
3	H75986	1	Seal	TAILINGS ELEVATOR DOOR
4	AH75442	1	Door	(SUB AH85456)
4	AH85456	1	Door	TAILINGS ELEVATOR
5	AH93735	1	Shroud	SEAT
5	AH85455	1	Shroud	SEAT, (SUB AH93735)
5	AH83997	1	Shroud	SEAT, (SUB AH85455)
5	AH83356	1	Shroud	SEAT, (SUB AH83997)
5	AH81432	1	Shroud	SEAT, (SUB AH83356)
6	-	2	Part 13	27-5/16", SIDE, (CUT FROM H81660)
7	-	1	Part 14	25-3/16", FRONT, (CUT FROM H81660)
8	AH81429	1	Cover	-
8	AH85452	1	Cover	-
9	H76139	4	Screw	-
10	21H1304	7	Screw	5/16" X 3/4"
10	14H785	7	Nut	5/16"
11	24H1136	7	Washer	11/32" X 11/16" X 0.065"
12	H84703	1	Hinge	UPPER
12	H78129	1	Hinge	(SUB H84703)
13	H78135	1	Pin	HINGE
14	AH81101	1	Hinge	(SUB AH85448)
14	AH85448	1	Hinge	LOWER
15	11H236	2	Cotter Pin	1/8" X 1"
16	P47140	2	Pin Fastener	-
17	H80465	1	Tube	UPPER
18	304SE	1	Spring Locking Pin	-
19	H80464	1	Tube	LOWER
20	H65108	2	Screw	-
21	-	1	Part 32	(CUT FROM AH83289)
22	H84975	1	Support	-
23	19H1905	4	Cap Screw	5/16" X 1"
23	14H785	4	Nut	5/16"
24	JD7797	1	Lubrication Fitting	-
25	H80195	1	Door	(SUB H99260)
25	H99260	1	Door	-
26	19H1919	1	Cap Screw	1/4" X 5/8"
26	14H786	1	Nut	1/4"
27	H75985	1	Dowel Pin	-
28	H85465	14	Plug	-
