Открытый узел

UPPER SHOE CHAFFER FRAME

UPPER SHOE CHAFFER FRAME

UPPER SHOE CHAFFER FRAME

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

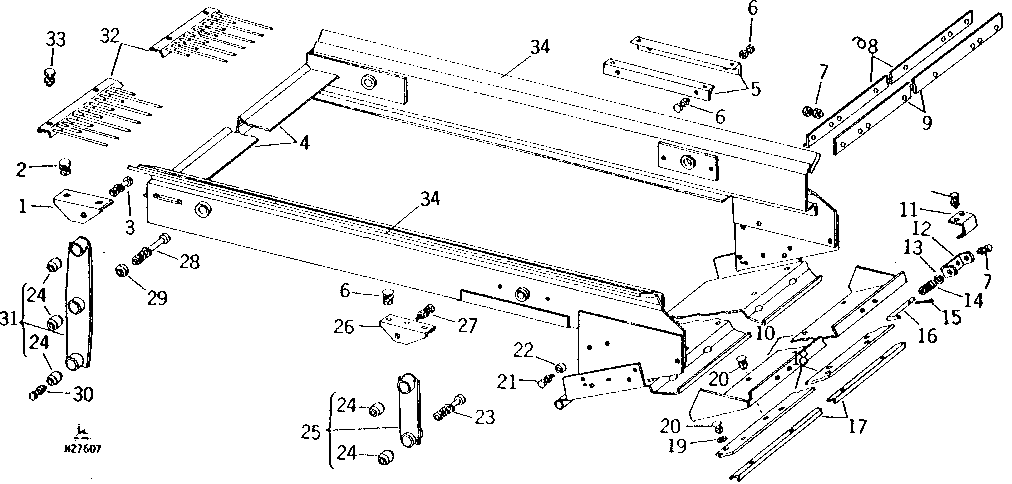

UPPER SHOE CHAFFER FRAME

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H76661	1	Support	-
1	H76661	2	Support	(SUB (2) H98342, THIS APPLICATION)
1	H98342	1	Support	(LH SIDE)
2	03H1709	4	Bolt	5/16" X 1"
2	14H785	4	Nut	5/16"
3	19H1890	2	Cap Screw	5/8" X 2-3/4"
3	12H294	2	Lock Washer	5/8"
3	14H1039	2	Nut	5/8"
4	AH75709	1	Frame	(SUB AH97752, AH97761 AND (2) H99004)
4	AH97752	1	Frame	-
5	H76537	2	Angle	(SUB H99004)
5	H99004	2	Angle	-
6	19H1900	14	Cap Screw	5/16" X 3/4"
6	14H785	14	Nut	5/16"
7	14H786	10	Nut	1/4"
7	19H2036	10	Cap Screw	1/4" X 7/8"
8	H80286	1	Shaft	(SUB H99077)
8	H99077	1	Strip	-
9	H80284	1	Seal	(SUB H99075)
9	H99075	1	Seal	-
10	H76540	1	Door	(SUB AH97761)
10	AH97761	1	Door	-
11	H76558	2	Latch	(SUB H86868)
11	H86868	2	Latch	-
12	P39723	2	Bracket	-
13	24H1305	2	Washer	13/32" X 13/16" X 0.065"
14	HZ5621H	2	Spring	-
15	11H211	2	COTTER PIN	1/8" X 3/4"
16	P39705	2	Pin	-
17	H76535	1	Strip	-
18	H76538	1	Hinge	-
19	24H1136	9	Washer	11/32" X 11/16" X 0.065", 11/36" X 11/16" X 0.060"
20	21H1027	17	Screw	1/4" X 3/4"
20	14H786	17	Nut	1/4"
21	21H1333	2	Screw	5/16" X 1-3/4"
21	14H785	2	Nut	5/16"
22	28H1941	2	Bushing	0.364" X 0.540" X 1-1/4", 1/4" X 1-1/4"
23	19H3144	2	Screw	5/8" X 3-1/2"
23	14H821	4	Nut	5/8"
24	AH80384	10	Isolator	-
25	AH75758	2	Arm	REAR
26	H76653	2	Support	-
27	12H294	2	Lock Washer	5/8"
27	14H1039	2	Nut	5/8"
27	19H1890	2	Cap Screw	5/8" X 2-3/4"
28	19H3147	2	Screw	5/8" X 4-1/2"
28	14H1039	4	Nut	5/8"
29	H76650	2	Bushing	-
30	19H1847	2	Cap Screw	5/8" X 2-1/2"
30	12H247	2	Lock Washer	5/8"
30	14H821	2	Nut	5/8"
31	AH78541	1	Arm	FRONT, LH
31	AH78540	1	Arm	FRONT, RH
32	AH80485	1	Finger	-
33	19H2127	4	Cap Screw	5/16" X 7/8"
33	14H785	4	Nut	5/16"
34	H76534	2	Seal	-
