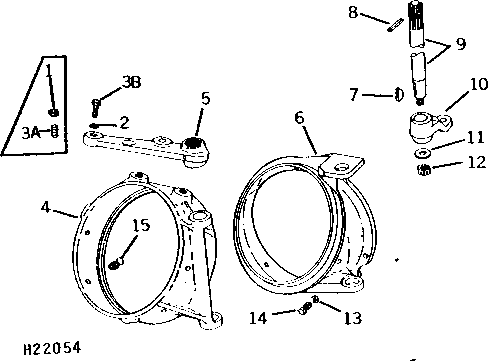

UNLOADING AUGER HINGE AND SWING ( - 311000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H794	2	Nut	3/4"
2	12H236	2	Lock Washer	3/4"
4	AH79774	1	Hinge	OUTER, WITH STUDS, (MARKED H76100)
5	H76101	1	Arm	UPPER
6	H76099	1	Hinge	INNER
7	26H103	1	Shaft Key	1/4" X 2-1/8"
7	26H40	1	Shaft Key	1/4" X 2-1/8"
8	34H288	1	Spring Pin	3/16" X 1-3/4"
9	H76782	1	Shaft	-
10	H76103	1	Arm	LOWER
11	24H1794	1	Washer	21/32" X 1-1/2" X 0.120"
12	P48676	1	Nut	(SUB B30434)
12	B30434	1	Lock Nut	-
13	24H1305	8	Washer	13/32" X 13/16" X 0.065"
14	19H1800	8	Cap Screw	3/8" X 1-1/2"
14	14H812	8	NUT	3/8"
15	03H1709	8	Bolt	5/16" X 1"
15	14H785	8	Nut	5/16"
3A	T20756	2	STUD	(SUB (2) 19H1798 AND (2) 14H794)
3B	14H794	2	Nut	3/4"
3B	19H1798	2	Cap Screw	3/4" X 1-3/4"

UNLOADING AUGER HINGE AND SWING ( - 311000)
