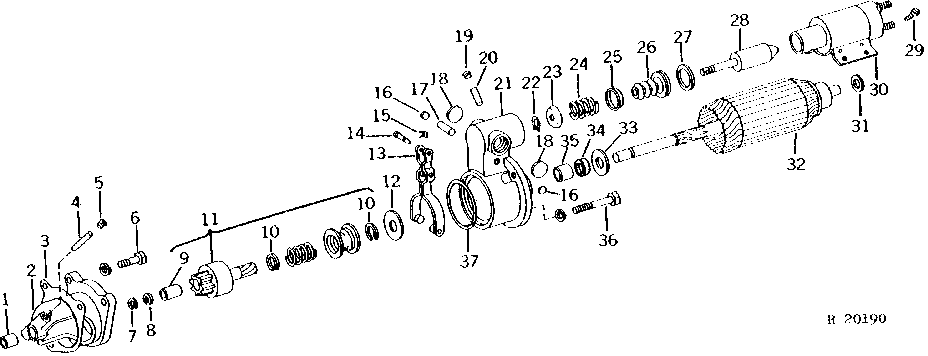

STARTER DRIVE, SOLENOID SWITCH, AND ARMATURE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T11743	1	BUSHING	-
2	AR11127	1	HOUSING	-
3	R53108	1	Gasket	-
4	R40337	1	WICK	-
5	15H566	1	PIPE PLUG	1/8"
6	19H2545	2	CAP SCREW	3/8" X 1-3/8", ORDER 19H3219
6	12H304	3	Lock Washer	3/8"
6	R55396	1	STUD	-
6	14H812	2	NUT	3/8"
6	19H3219	2	Cap Screw	3/8" X 1-3/8"
7	R11117	1	SNAP RING	-
8	R48976	1	STOP	-
9	1873796	1	BUSHING	-
10	R11118	2	WIRE	-
11	AR88880	1	STARTER MOTOR DRIVE	SUB FOR AR44700 OR AR76841
12	R11095	1	WASHER	-
13	AR11128	1	LEVER	-
14	R11222	1	PIN	-
15	R11223	1	RETAINER	-
16	30H7	2	Plug	5/8"
17	R11215	2	DOWEL PIN	-
18	30H16	2	PLUG	1-3/16"
19	R11016	1	PIPE PLUG	ORDER 15H560
19	15H560	1	Pipe Plug	1/16"
20	R11201	1	WICK	-
21	AR11126	1	HOUSING	-
22	R11026	1	Snap Ring	-
23	R11129	1	ROUND RETAINER	-
24	R11128	1	SPRING	-
25	R11126	1	ROUND RETAINER	-
26	R11127	1	BOOT	-
27	R11138	1	SHIM	-
28	AR11132	1	PLUNGER	-
29	T19909	4	SCREW	-
30	-	1	Part 35	ORDER R11292
30	R11292	1	SWITCH	-
31	R11096	1	WASHER	-
32	AR44698	1	ARMATURE	-
33	R11291	1	WASHER	-
34	AR62964	1	SEAL	-
35	R11212	1	BUSHING	-
36	AR62963	4	SCREW	-
36	12H303	4	Lock Washer	5/16"
37	R40545	1	GASKET	-
..	AR62267	1	STARTER MOTOR	ORDER AR78538
..	AR100161	1	STARTER MOTOR KIT	SUB FOR AR40174; ORDER RE227933
..	SE501446	1	STARTER MOTOR	REMAN FOR AR62267
..	RE227933	1	Gasket Kit	-

STARTER DRIVE, SOLENOID SWITCH, AND ARMATURE
