Открытый узел

REEL SUPPORT ARMS

REEL SUPPORT ARMS

REEL SUPPORT ARMS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

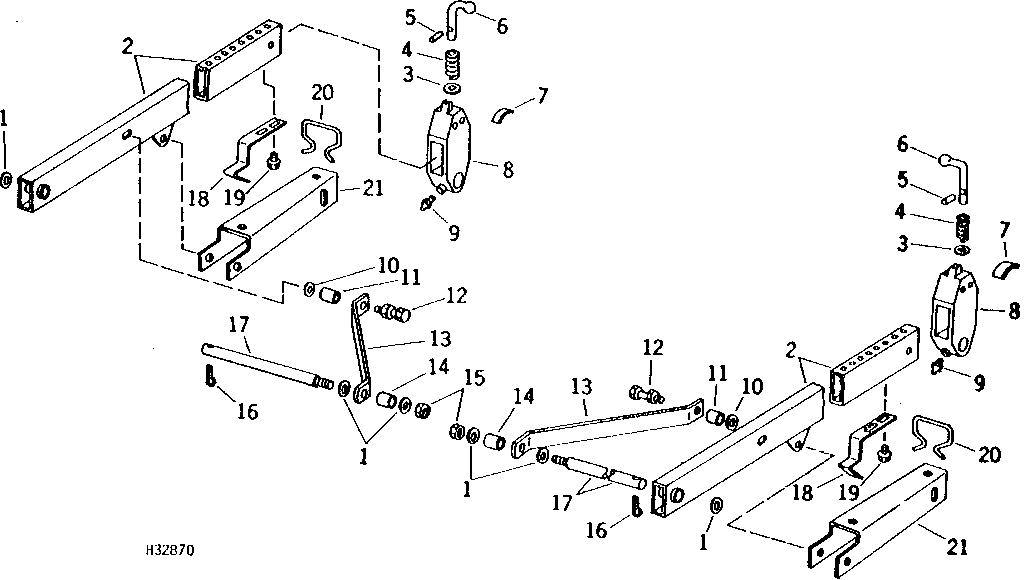

REEL SUPPORT ARMS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1275	1	Washer	1-1/64" X 1-1/2" X 0.075"
2	AH93046	2	Arm	-
3	24H1325	2	Washer	15/32" X 59/64" X 0.065"
4	P35017	2	Compression Spring	-
5	34H249	2	Spring Pin	1/8" X 7/8"
6	H34584	2	Pin Fastener	-
7	H34601	2	Spring	-
8	H11393	2	Housing	-
9	JD7797	2	Lubrication Fitting	-
10	24H1111	2	Washer	17/32" X 1-1/16" X 0.090", (LH SIDE)
10	24H1111	2	Washer	17/32" X 1-1/16" X 0.090", (LH SIDE)
11	H34602	2	Bushing	-
12	19H1974	2	Cap Screw	1/2" X 2-3/4", (LH SIDE)
12	19H1945	2	Cap Screw	1/2" X 3-1/4", (RH SIDE)
13	H34626	2	Brace	-
14	H34607	2	Spacer	-
15	P47368	2	Lock Nut	-
16	11H237	2	Cotter Pin	1/8" X 2"
17	H76947	2	Shaft	-
18	H87238	2	Latch	-
19	H87048	4	Screw	-
20	H87239	2	Retainer	-
21	H94005	2	Stop	-
