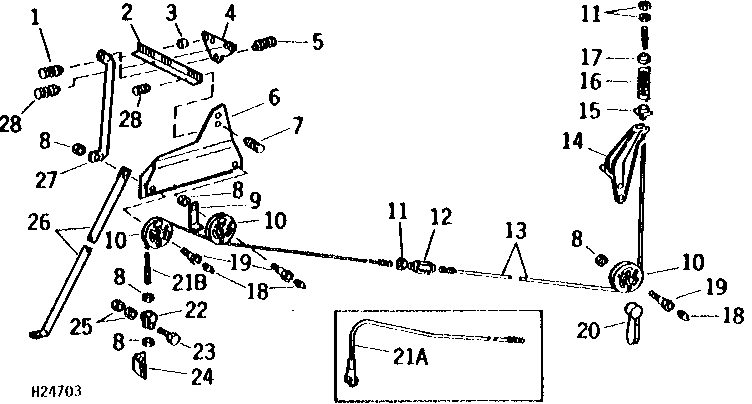

PLATFORM LEVELING CABLES AND MOUNTING (R.H. SIDE ILLUSTRATED)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H304	4	Lock Washer	3/8"
1	19H1732	4	Cap Screw	3/8" X 1-1/4"
1	14H812	4	NUT	3/8"
2	H81384	1	Brace	(SUB H84272)
2	H84272	1	Brace	RH
2	H81385	1	Brace	(SUB H84273)
2	H84273	1	Brace	LH
3	28H1517	1	Washer	0.493" X 0.675" X 1/4", (LH ONLY)
4	H84274	2	Bracket	-
5	19H1815	2	Cap Screw	1/2" X 1-1/4"
5	12H301	2	Lock Washer	1/2"
5	14H1040	2	Nut	1/2"
6	AH79829	1	Support	SHEAVE MOUNTING, LH
6	AH79830	1	Support	SHEAVE MOUNTING, RH
7	19H1721	4	CAP SCREW	1/2" X 1-1/2"
7	12H301	4	Lock Washer	1/2"
7	14H1040	4	Nut	1/2"
8	14H1039	6	Nut	5/8"
8	14H1039	10	Nut	5/8"
9	H28517	2	Angle	-
10	H10807	6	Pulley	-
11	14H821	6	Nut	5/8"
12	H77389	2	Turnbuckle	-
13	AH66626	2	Cable	FRONT
14	H81390	1	Bracket	LH
14	H81389	1	Bracket	RH
15	H65323	2	STOP	-
16	P32008	2	Spring	-
17	H65324	2	BUSHING	-
18	JD7797	6	Lubrication Fitting	-
19	H81393	6	Bolt	-
19	12H294	6	Lock Washer	5/8"
20	H65321	2	Clevis	-
22	H87699	2	Clamp	-
23	19H1930	2	Cap Screw	1/2" X 2-1/2"
24	AH79826	1	Bracket	RH
24	AH79827	1	Bracket	LH
25	14H826	4	Nut	1/2"
26	H81391	1	Brace	PLATFORM, RH
26	H81392	1	Brace	PLATFORM, LH
27	H84275	2	Brace	-
28	19H1731	1	Cap Screw	3/8" X 1", (4 USED, RH; 5 USED, LH)
28	12H304	1	Lock Washer	3/8", (4 USED, RH; 5 USED, LH)
28	14H812	1	NUT	3/8", (4 USED, RH; 5 USED, LH)
21A	AH79828	2	Cable	(SUB (2) AH89026, (2) H87699 AND (4) 14H1039)
21B	AH89026	2	Cable	REAR

PLATFORM LEVELING CABLES AND MOUNTING (R.H. SIDE ILLUSTRATED)
