Pick - Up Reel Shafts And Sprocket (Yellow)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH65203	1	Shaft	CENTER, 20'
1	AH65204	1	Shaft	CENTER, 18'
1	AH94670	1	Shaft	CENTER, 20'
2	24H1122	12	Washer	3/8" X 7/8" X 0.083"
3	19H1936	6	Cap Screw	3/8" X 3/4"
3	H20024	1	Lock Nut	-
4	AH65207	1	Shaft	(SUB AH97212)
4	AH97212	1	Shaft	DRIVE, 18'
4	AH89825	1	Shaft	(SUB AH97213)
4	AH97213	1	Shaft	DRIVE, 20'
5	03H1500	6	Bolt	3/8" X 1"
5	H20024	6	Lock Nut	-
6	19H2106	2	Cap Screw	7/16" X 2-3/4"
6	19H3242	2	Screw	7/16" X 2-3/4"
6	14H813	4	Nut	7/16"
7	24H1553	6	WASHER	1-5/8" X 2-1/4" X 0.194"
8	H64722	1	Plate	-
9	19H1731	2	Cap Screw	3/8" X 1"
9	14H812	2	NUT	3/8"
10	03H1495	2	Bolt	3/8" X 1-1/2"
10	14H812	2	NUT	3/8"
11	H83837	1	Shield	(SUB FOR H65425)
12	22H1043	4	SET SCREW	3/8" X 1/4"
13	AH89655	2	Locking Collar	-
15	10H1027	4	Bolt	3/8" X 1-1/4"
15	14H812	4	NUT	3/8"
16	H76702	1	Hub	-
17	AE24407	1	SHAFT	DRIVEN
17	AH89657	1	Shaft	(SUB AH97216)
17	AH97216	1	Shaft	DRIVEN
14A	H79543	1	Chain Sprocket	Z=81
14B	AH83871	1	Chain Sprocket	Z=81

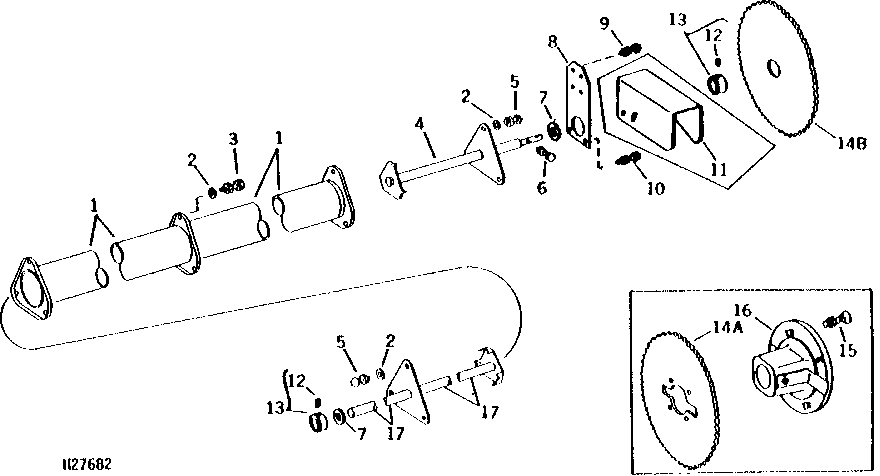

Pick - Up Reel Shafts And Sprocket (Yellow)

Нет текстового описания
