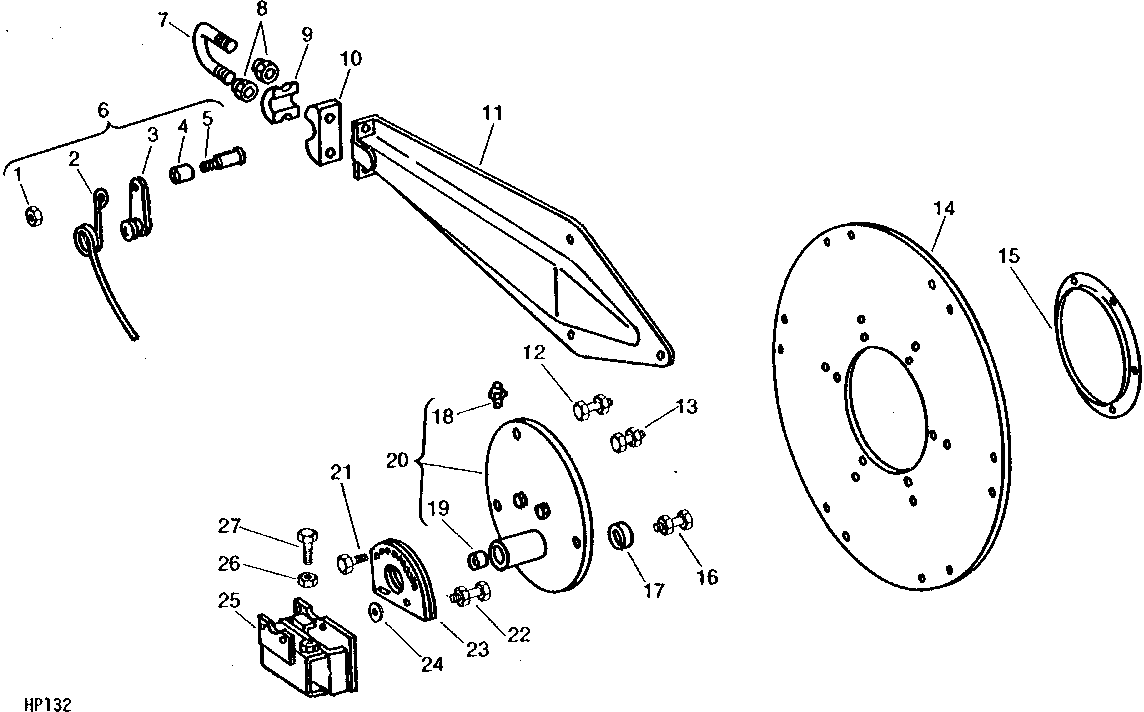

Pick - Up Reel Polygon And Double Eccentric, LH (Black)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	E59584	6	Flange Nut	-
2	H33333	6	FINGER	LH
2	H33332	6	FINGER	RH
3	AH97221	6	Strap	-
4	E40212	6	Spacer	-
5	E59585	6	Bolt	-
6	AH97218	6	FINGER	LH
6	AH97217	6	Finger	RH
7	E40203	6	U-BOLT	-
8	E40202	12	LOCK NUT	(SUB E45229)
8	E45229	12	Lock Nut	-
9	E40205	6	CAP	-
10	E40206	6	BASE	-
11	AH97207	6	ARM	-
12	19H2020	12	Cap Screw	5/16" X 1/2"
12	12H303	12	Lock Washer	5/16"
12	14H785	12	Nut	5/16"
13	19H1900	6	Cap Screw	5/16" X 3/4"
13	12H303	6	Lock Washer	5/16"
13	14H785	6	Nut	5/16"
14	H98691	1	PLATE	-
15	H98693	1	RING	-
16	19H1765	3	Cap Screw	3/8" X 1-3/4"
16	12H304	3	Lock Washer	3/8"
16	14H812	3	NUT	3/8"
17	AE24403	3	BALL BEARING	-
18	JD7759	1	Lubrication Fitting	-
19	E40204	1	BUSHING	-
20	AH97209	1	Frame	-
21	12H301	2	Lock Washer	1/2"
21	19H1792	2	Cap Screw	1/2" X 1"
22	19H1821	2	CAP SCREW	7/16" X 1-1/4"
22	12H293	2	Lock Washer	7/16"
22	14H813	2	Nut	7/16"
23	AH97225	1	Plate	LH
24	24H1322	1	Washer	29/64" X 13/16" X 0.065"
25	AH97224	1	Bracket	LH
25	AH97222	1	Bracket	RH
26	14H1039	1	Nut	5/8"
27	H36077	1	Set Screw	-

Pick - Up Reel Polygon And Double Eccentric, LH (Black)
