Открытый узел

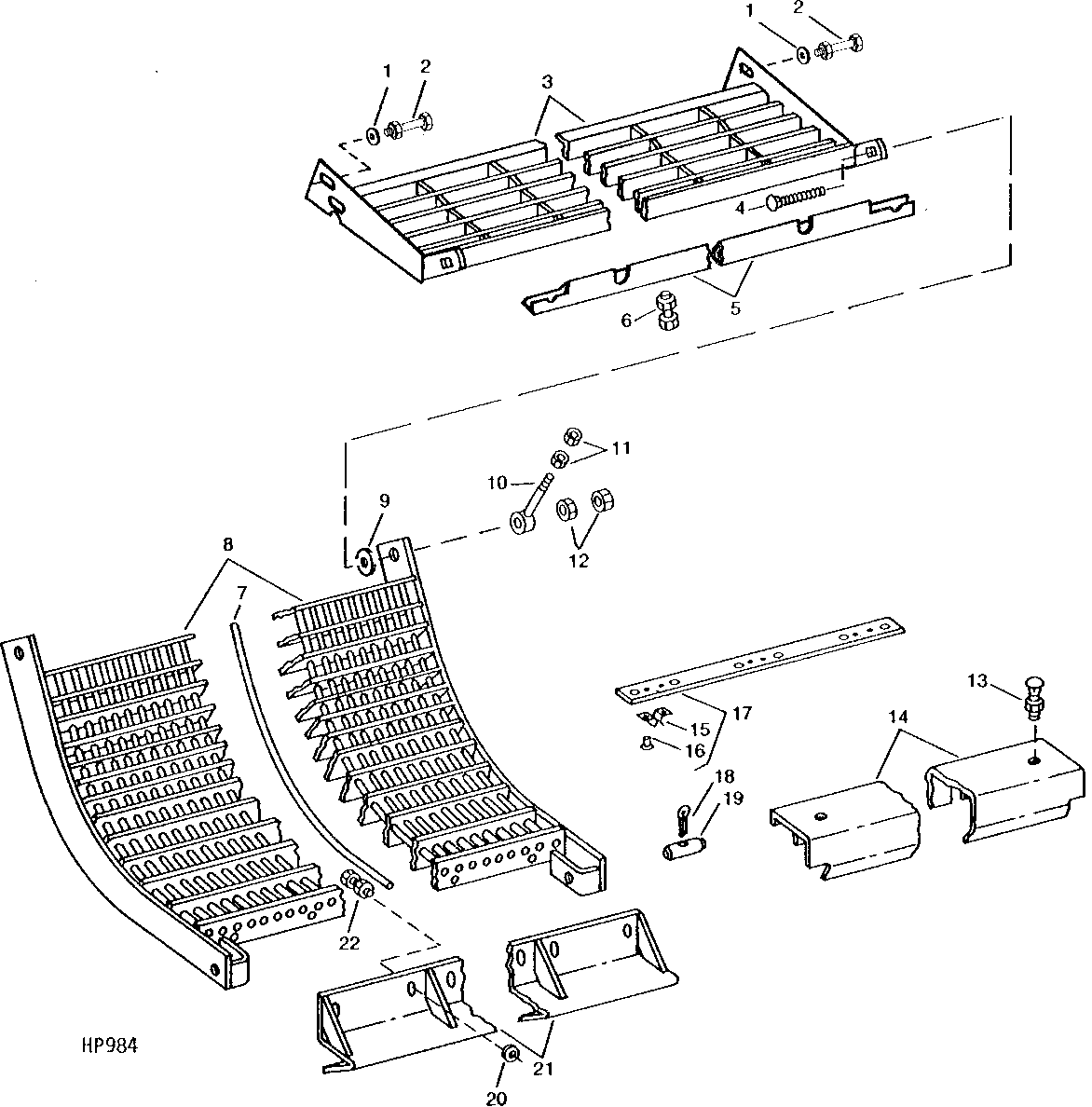

OPEN - BAR CONCAVE (353601 - )

OPEN - BAR CONCAVE (353601 - )

OPEN - BAR CONCAVE (353601 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

OPEN - BAR CONCAVE (353601 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
2	19H1815	2	Cap Screw	1/2" X 1-1/4"
2	14H1040	2	Nut	1/2"
2	12H301	2	Lock Washer	1/2"
3	AH96368	1	Grate	(SUB AH106722)
3	AH96368	1	Grate	(SUB AH106722)
3	AH106722	1	Grate	-
4	03H2240	2	Bolt	3/4" X 3"
5	H97828	1	Retainer	(SUB AH106279)
5	AH106279	1	Retainer	(SUB AH108734)
5	AH108734	1	Retainer	-
5	H100675	1	Support	(CONVERSION)
6	19H1732	7	Cap Screw	3/8" X 1-1/4"
6	12H304	7	Lock Washer	3/8"
6	14H812	7	NUT	3/8"
7	H97824	41	Pin Fastener	-
8	AH113442	1	Concave	-
8	AH96412	1	Concave	(SUB AH108864)
8	AH108864	1	Concave	(SUB AH113442)
9	H84869	2	Bushing	-
10	H84292	2	Eyebolt	-
11	14H821	4	Nut	5/8"
12	14H794	4	Nut	3/4"
13	03H2120	5	BOLT	3/8" X 3-3/4"
13	12H304	5	Lock Washer	3/8"
13	14H812	5	NUT	3/8"
14	AH90700	1	Cover	STONE TRAP
15	P45427	6	Clip	(PER PLATE)
16	16H235	6	Rivet	3/16" X 1/4", (PER PLATE)
17	AH85381	1	Plate	-
18	11H218	2	Cotter Pin	3/16" X 1-1/2", 3/16" X 1-1/2"
19	H84867	2	Pin Fastener	-
20	24H1305	7	Washer	13/32" X 13/16" X 0.065"
21	AH90841	1	Separator	STONE TRAP
22	19H2552	7	CAP SCREW	3/8" X 1-1/8"
22	12H304	7	Lock Washer	3/8"
22	14H812	7	NUT	3/8"
