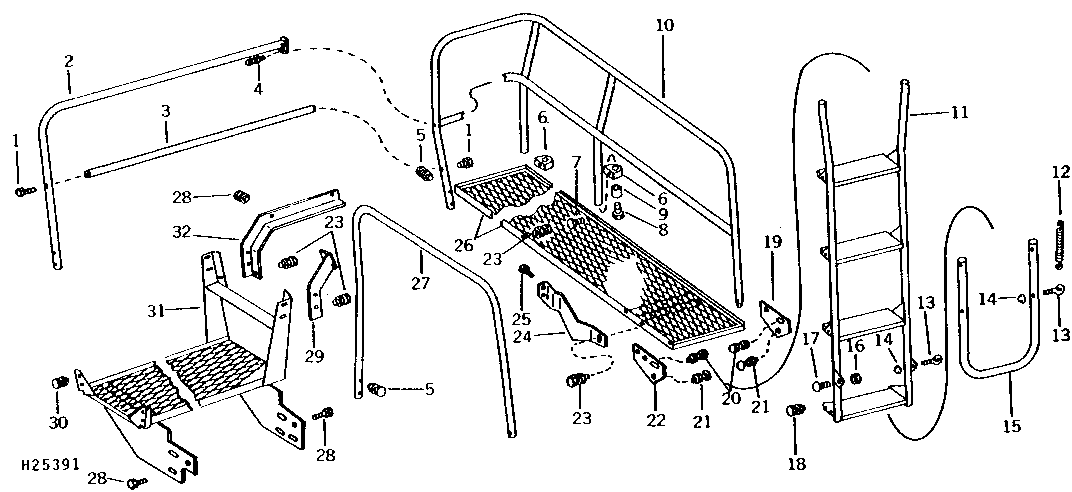

LADDER AND WALK (163501 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1801	2	CAP SCREW	3/8" X 2"
2	AH88906	1	Handrail	LOWER WALK
3	AH88907	1	Rail	LOWER FRONT
4	03H2020	1	Bolt	3/8" X 2"
4	14H812	1	NUT	3/8"
5	19H1726	4	Cap Screw	3/8" X 2-1/4"
5	N10215	4	Lock Nut	-
6	H78996	2	Pivot	-
7	N14822	2	Screw	-
8	19H2941	2	Screw	3/8" X 2"
9	P50362	2	Bushing	-
10	AH88908	1	Handrail	RH UPPER WALK
11	AH80684	1	Ladder	-
12	P33389	1	SPRING	-
13	H82226	2	Pivot	-
14	H82227	2	Exhaust Cap	-
15	H84214	1	Tube	LADDER
16	H24657	1	Nut	(SUB H99923)
16	H99923	1	Lock Nut	-
17	03H1834	2	Bolt	3/8" X 2"
18	19H1731	2	Cap Screw	3/8" X 1"
18	14H812	2	NUT	3/8"
19	H88569	1	Plate	LH UPPER WALK
20	N14822	4	Screw	-
20	N10215	1	Lock Nut	-
21	10H1066	2	Bolt	3/8" X 1-3/4"
21	N10215	1	Lock Nut	-
22	H88570	1	Plate	RH UPPER WALK
23	N10214	7	Self-Locking Screw	-
23	N10215	1	Lock Nut	-
24	AH92614	1	Planet Pinion Carrier	UPPER WALK
24	AH88905	1	Cradle	(SUB AH92614)
25	N10212	2	Self-Locking Screw	-
26	AH89700	1	Platform	UPPER
27	AH88910	1	Handrail	LH UPPER WALK
28	N10214	7	Self-Locking Screw	-
29	AH88904	1	Angle	SUPPORT, REAR
30	19H1801	1	CAP SCREW	3/8" X 2"
30	N10215	1	Lock Nut	-
31	AH88899	1	Platform	LOWER
32	H82812	1	Angle	SUPPORT, FRONT
