HYDROSTATIC DRIVE REEL OIL LINES ON SEPARATOR

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	P45750	1	O-Ring	-
2	AH75167	1	Hydr. Quick Coupler Socket	-
3	AH15000	1	Hyd. Quick-Connect Coupler	(SUB AR94522, THIS APPLICATION)
3	AR94522	1	Hydr. Quick Coupler Plug	-
4	R26375	2	O-Ring	-
5	AH78086	1	Hydraulic Hose	13 MM I.D. X 1321 MM LONG (1/2" X 52")
6	R26906	5	O-Ring	-
7	AR26724	3	Elbow Fitting	-
8	AH76927	1	Hose	13 MM I.D. X 660 MM LONG (1/2" X 26")
9	H60885	1	Tee Fitting	-
10	AH75462	1	Line	-
11	AH77924	3	Clip	-
12	H77358	2	Clip	-
13	21H1014	2	Screw	1/4" X 1"
13	14H786	2	Nut	1/4"
14	AR26828	1	Elbow Fitting	-
15	U12547	2	O-Ring	-
16	AH75159	2	Fitting	-
17	AR21839	2	Clamp	-
18	H78684	1	Hydraulic Hose	19 MM I.D. X 787 MM LONG (3/4" X 31"), SUCTION
19	AH75158	1	Fitting	-
20	AR21837	2	Clamp	-
21	H80123	1	Hose	16 MM I.D. X 635 MM LONG (5/8" X 25"), RETURN
22	AH76900	1	Hydraulic Hose	-
23	AH76926	1	Hydraulic Hose	13 MM I.D. X 1219 MM LONG (1/2" X 48"), PRESSURE

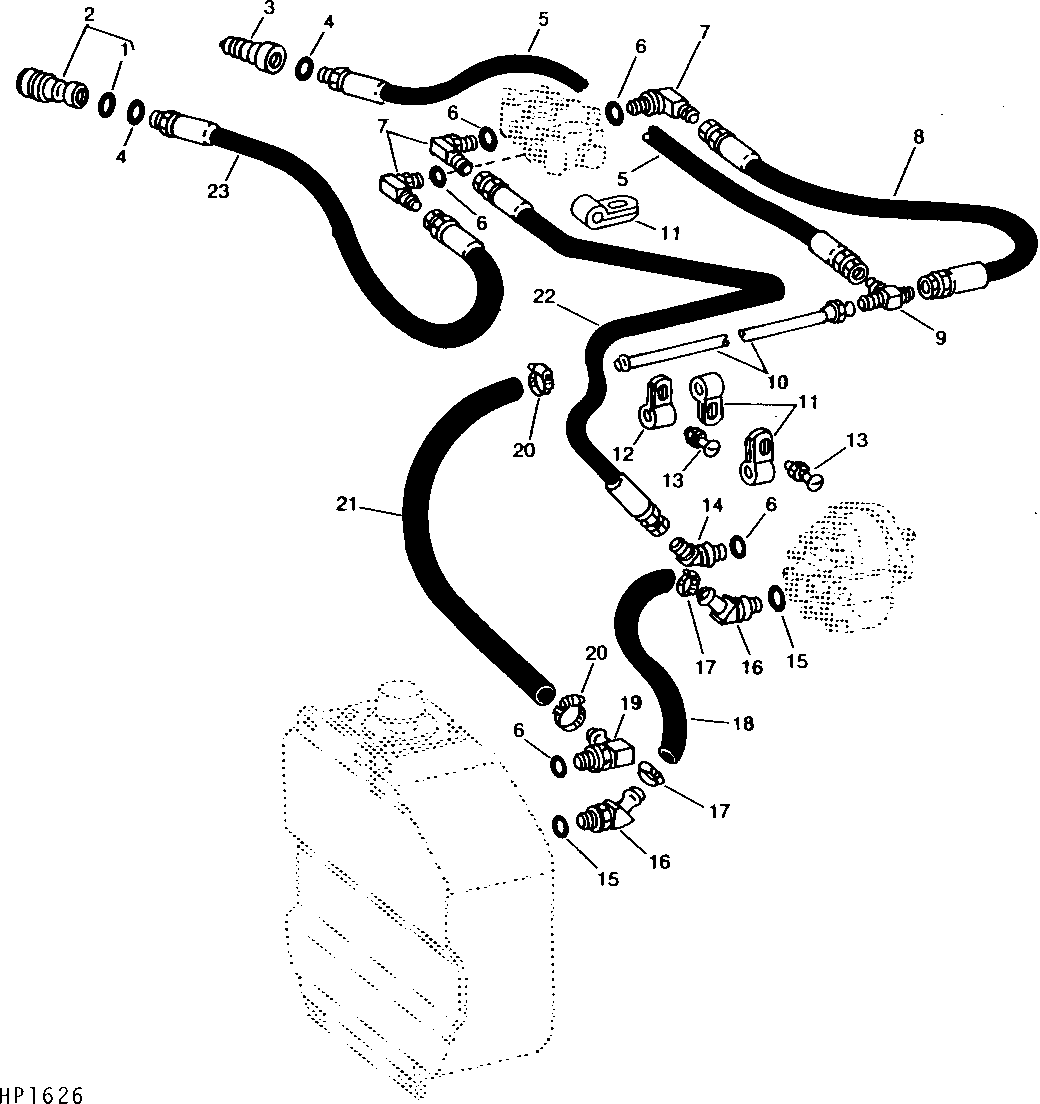

HYDROSTATIC DRIVE REEL OIL LINES ON SEPARATOR

Нет текстового описания
