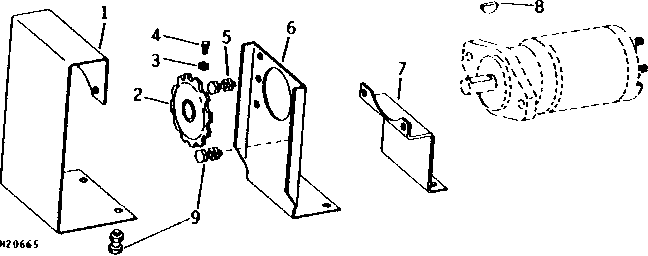

Hydrostatic Drive Reel Motor Supports/ Shield/ Sprockets (Platform Serial No. -1000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H79541	1	Shield	-
2	AH66504	1	Chain Sprocket	Z=30, (SLAT REEL)
2	AH77367	1	Chain Sprocket	Z=20, (PICK - UP REEL)
3	14H611	2	Nut	5/16"
4	22H834	2	Set Screw	5/16" X 5/8"
5	19H1732	2	Cap Screw	3/8" X 1-1/4"
5	14H812	2	NUT	3/8"
6	H79539	1	Bracket	-
7	H79540	1	Clamp	-
8	26H22	1	Shaft Key	1/4" X 1"
9	19H1731	6	Cap Screw	3/8" X 1"
9	14H812	6	NUT	3/8"

Hydrostatic Drive Reel Motor Supports/ Shield/ Sprockets (Platform Serial No. -1000)

Нет текстового описания
