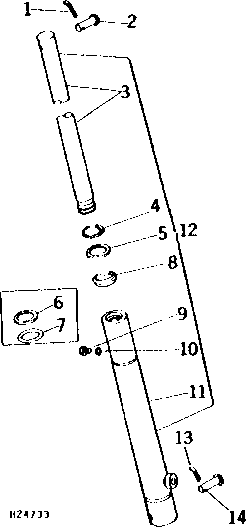

HYDRAULIC LIFT REEL SLAVE CYLINDER, LEFT END

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11H216	1	COTTER PIN	3/16" X 1"
2	H87065	1	Pin Fastener	(SUB M48519)
2	M48519	1	Pin Fastener	-
3	-	1	Part 4	(SUB AH75421)
4	-	1	Part 5	(A) (SUB AH87267)
5	-	1	Part 6	(A) (SUB AH87267)
6	-	1	Part 7	(SUB AH87267)
7	-	1	Part 8	(SUB AH87267)
8	AH87264	1	SEAL	(A)
9	H35248	1	SCREW	(A)
10	H35247	1	WASHER	(A)
11	-	1	Part 12	(SUB AH75421)
12	AH75421	1	Cylinder	-
13	11H216	1	COTTER PIN	3/16" X 1"
14	H83482	1	Pin Fastener	-
14	RV725A	1	Pin Fastener	-
99	AE22433	1	Seal Kit	(SUB AH87267, THIS APPLICATION)
99	AH87267	1	Seal Kit	-

HYDRAULIC LIFT REEL SLAVE CYLINDER, LEFT END

Нет текстового описания
