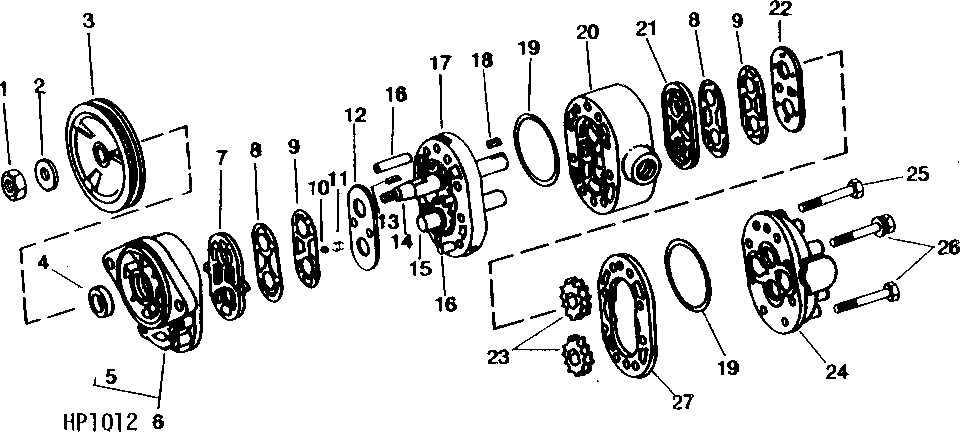

HYDRAULIC CHARGE PUMP (CESSNA NO. 24384-LAA)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H812	1	NUT	3/8"
2	24H1305	1	Washer	13/32" X 13/16" X 0.065"
3	H62162	1	Pulley	243 MM (9-9/16") DIA.
4	AH15442	1	SEAL	(A)
5	-	1	Part 5	(A) (SUB AT12111)
6	AT12111	1	HOUSING	-
7	T12956	1	SEAL	(A)
8	T12959	2	GASKET	(A)
9	T12958	2	GASKET	(A)
10	H22694	2	BALL	(A)
11	H22695	2	SPRING	(A)
12	N126257	1	DIAPHRAGM	(A)
13	N34986	1	Shaft Key	-
14	AH83373	1	Gear	DRIVE
15	AH83374	1	Gear	IDLER
16	H83242	2	Dowel Pin	-
17	H80816	2	Housing	-
18	H83241	1	Key	-
19	H80821	2	O-Ring	(A)
20	AH83375	1	Adapter Fitting	-
21	N111497	1	Diaphragm	(A)
22	N126257	1	DIAPHRAGM	(A)
23	H83239	2	GEAR	-
24	H83240	1	Plate	(A)
25	N111507	4	Bolt	-
26	H83244	4	Cap Screw	-
27	H80816	1	Housing	(SUB H110464, THIS APPLICATION)
27	H110464	1	HOUSING	-
99	AH79116	1	Kit	SEAL REPAIR, (SUB AH216701)
99	AH216701	1	Tune-Up Kit	(SUB FOR AH101242), SEAL REPAIR
..	AH227559	1	Hydraulic Pump	(SUB FOR AH79773), (CESSNA NO. 24384-LAA)
..	AH227563	1	Seal Kit	(USE WITH AH227559)

HYDRAULIC CHARGE PUMP (CESSNA NO. 24384-LAA)
