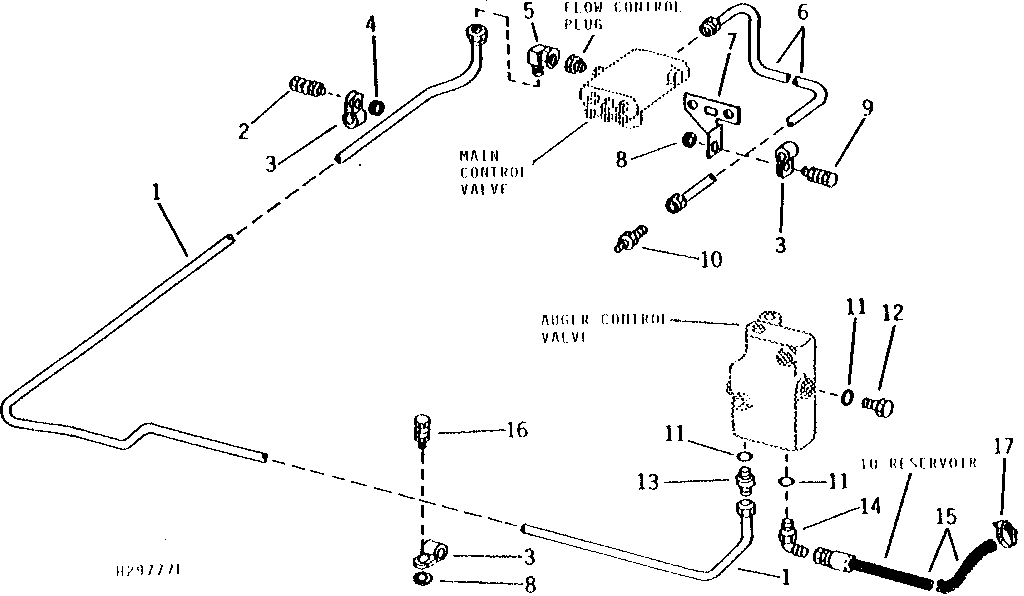

HYDRAULIC AUGER SWING LATCH LINES AND HOSES (311001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH89605	1	Line	PRESSURE, SWING VALVE
2	19H1900	1	Cap Screw	5/16" X 3/4"
2	12H303	1	Lock Washer	5/16"
2	14H785	1	Nut	5/16"
3	H75541	3	Clamp	-
4	24H1243	1	WASHER	11/32" X 5/8" X 1/16"
5	AH75164	1	Elbow Fitting	-
6	AH89604	1	Line	UPPER PLATFORM
7	H88393	1	Bracket	-
8	24H1287	2	Washer	9/32" X 5/8" X 0.065"
9	12H302	1	Lock Washer	1/4"
9	14H786	1	Nut	1/4"
9	19H2036	1	Cap Screw	1/4" X 7/8"
10	R35701	1	Union Fitting	-
11	R26375	3	O-Ring	-
12	R39112	1	Fitting	-
13	R27237	1	Fitting	-
14	AR27699	1	Elbow Fitting	-
15	AH89603	1	Hose	660 MM (26") LONG
16	19H1919	1	Cap Screw	1/4" X 5/8"
16	12H302	1	Lock Washer	1/4"
16	14H786	1	Nut	1/4"
17	AR21836	1	Clamp	-

HYDRAULIC AUGER SWING LATCH LINES AND HOSES (311001 - )
