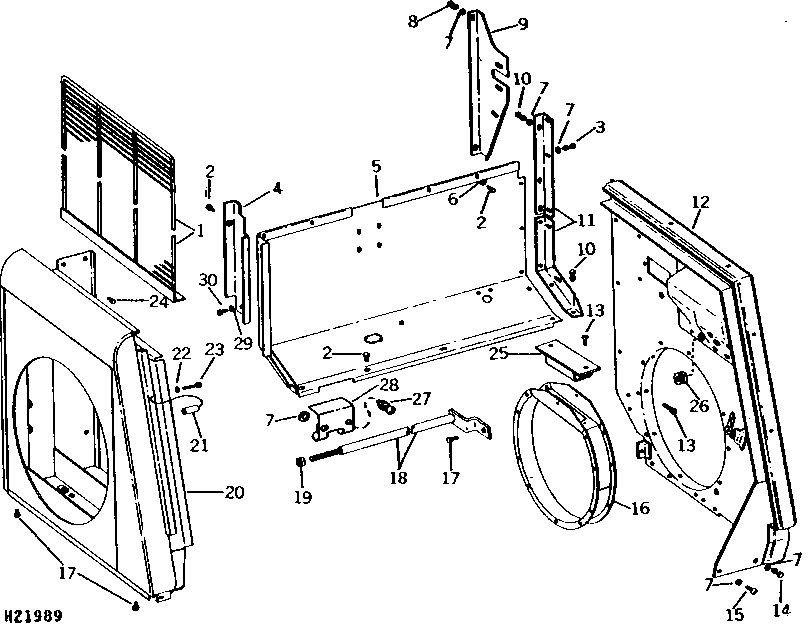

FAN SHROUD, ENGINE COMPARTMENT REAR SHEET, AND INSTRUMENT WALL ( - 1500)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH79228	1	Grille	-
2	H65108	10	Screw	-
3	14H785	4	Nut	5/16"
3	19H1813	4	CAP SCREW	5/16" X 5/8"
4	H79390	1	Bracket	RH
5	AH80306	1	Sheet	(SUB AH83812)
5	AH83812	1	Sheet	REAR
6	24H1224	5	Washer	11/32" X 1" X 1/16"
7	24H1136	14	Washer	11/32" X 11/16" X 0.065"
8	14H785	5	Nut	5/16"
8	19H1900	5	Cap Screw	5/16" X 3/4"
9	H80161	1	Bracket	LH
10	19H1905	6	Cap Screw	5/16" X 1"
11	H78067	1	Angle	-
12	AH81748	1	Partition	-
13	H76478	12	Screw	-
14	19H1900	1	Cap Screw	5/16" X 3/4"
14	14H785	1	Nut	5/16"
15	21H1304	1	Screw	5/16" X 3/4"
15	14H785	1	Nut	5/16"
16	AH76579	1	Ring	-
17	19H1900	4	Cap Screw	5/16" X 3/4"
18	AH79068	1	Rail	-
19	14H1040	2	Nut	1/2"
19	12H301	2	Lock Washer	1/2"
20	AH80899	1	Support	-
21	28H1673	1	Bushing	0.493" X 0.675" X 4-3/16", 3/8" X 4-3/16"
22	24H1305	1	Washer	13/32" X 13/16" X 0.065"
23	19H2104	1	Cap Screw	3/8" X 5"
24	19H2020	2	Cap Screw	5/16" X 1/2"
25	AH76580	1	Cover	-
26	H81746	1	Grommet	-
27	21H1331	2	SCREW	5/16" X 1"
27	14H785	2	Nut	5/16"
28	H82608	1	Shield	-
29	24H1224	1	Washer	11/32" X 1" X 1/16"
30	H76139	1	Screw	-

FAN SHROUD, ENGINE COMPARTMENT REAR SHEET, AND INSTRUMENT WALL ( - 1500)
