ENGINE COMPARTMENT UPPER DOOR FRAME AND HINGES ( - 1500)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH77268	1	Hinge	-
2	H83508	2	Clip	(SUB H86847)
2	H86847	2	Clip	-
3	24H1305	2	Washer	13/32" X 13/16" X 0.065"
4	19H1732	2	Cap Screw	3/8" X 1-1/4"
4	14H812	2	NUT	3/8"
5	19H1900	1	Cap Screw	5/16" X 3/4"
6	19H1900	2	Cap Screw	5/16" X 3/4"
6	14H785	2	Nut	5/16"
7	24H1136	6	Washer	11/32" X 11/16" X 0.065"
8	H80867	2	Clamp	-
9	H80869	2	Strap	-
10	19H2102	4	Cap Screw	1/4" X 1-3/4"
10	14H786	4	Nut	1/4"
11	H79407	1	Pin	-
12	19H1813	6	CAP SCREW	5/16" X 5/8"
13	H79409	3	Hinge	-
14	19H1731	6	Cap Screw	3/8" X 1"
14	14H812	6	NUT	3/8"
15	H80865	1	Retainer	LH, UPPER
16	19H2127	2	Cap Screw	5/16" X 7/8"
16	14H785	2	Nut	5/16"
17	H79013	1	Retainer	LH, LOWER
18	AH77133	1	Frame	-
19	H80282	1	Bracket	-
20	H65108	2	Screw	-
21	H79015	1	Retainer	RH, UPPER
22	H79012	1	Retainer	RH, LOWER
23	H80884	1	Rod	TORSION, FRONT, LOWER
24	H80882	1	Rod	TORSION, REAR, UPPER
25	H80885	1	Rod	TORSION, REAR, LOWER
26	H80883	1	Rod	TORSION, FRONT, UPPER
27	19H2020	2	Cap Screw	5/16" X 1/2"

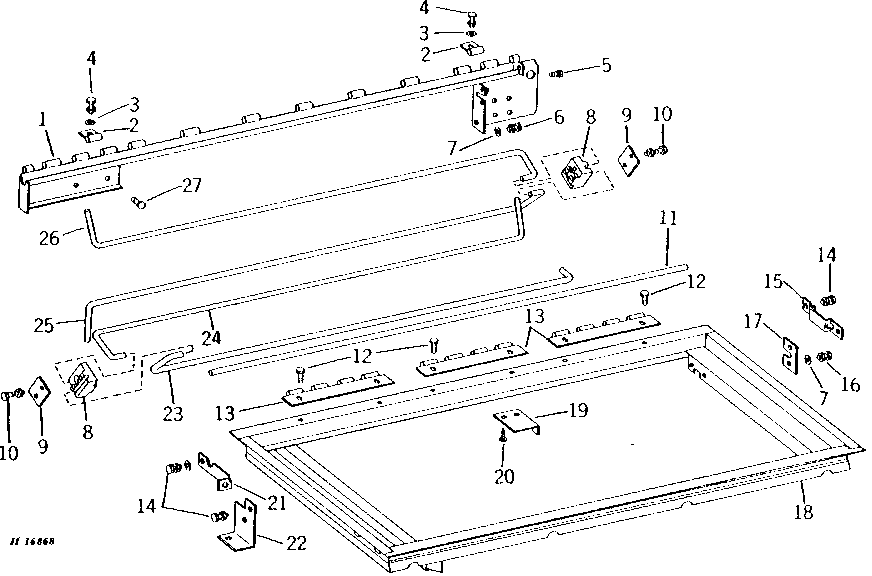

ENGINE COMPARTMENT UPPER DOOR FRAME AND HINGES ( - 1500)
