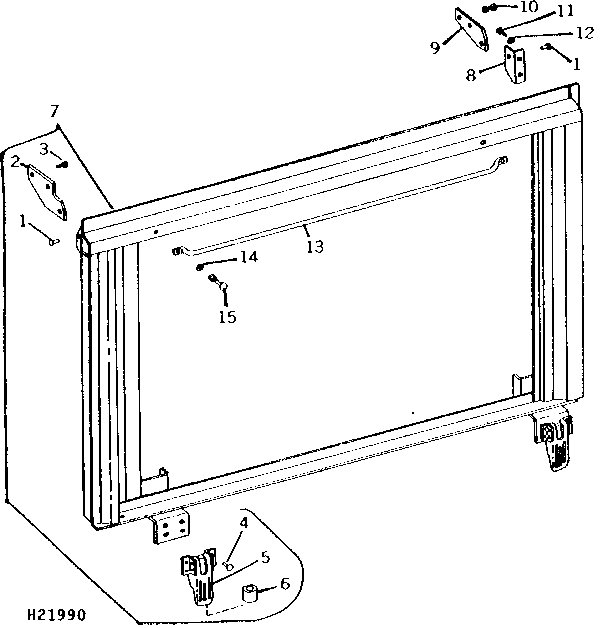

ENGINE COMPARTMENT MIDDLE DOOR FRAME ( - 1500)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M15695	1	Rivet	-
2	H79024	1	Hinge	RH
3	19H1900	2	Cap Screw	5/16" X 3/4"
4	16H269	8	RIVET	3/16" X 5/8", 3/16" X 5/8"
5	AH80901	2	Latch	(SUB AH87272)
5	AH87272	2	Latch	-
6	H83402	2	Bumper	-
7	AH81858	1	Frame	(SUB AH84631)
7	AH84631	1	Frame	-
8	H81872	1	Hinge	OUTER, LH
9	H79023	1	Hinge	INNER, LH
10	19H1900	2	Cap Screw	5/16" X 3/4"
10	14H785	2	Nut	5/16"
11	19H1813	2	CAP SCREW	5/16" X 5/8"
12	24H1136	6	Washer	11/32" X 11/16" X 0.065"
13	H80730	1	Handle	-
14	24H1315	2	Washer	13/32" X 2-1/8" X 0.134"
15	03H1512	2	Bolt	3/8" X 2-1/2"
15	14H812	2	NUT	3/8"

ENGINE COMPARTMENT MIDDLE DOOR FRAME ( - 1500)

Нет текстового описания
