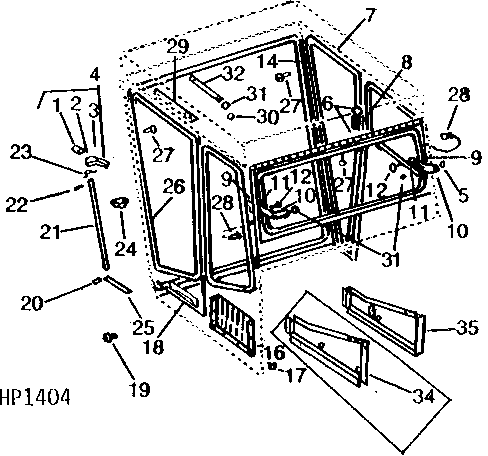

DOORS, HINGES, LATCHES, AND TOOL POCKET FOR OPERATOR'S CAB (YEAR 1975- )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H81782	1	Bolt	STRIKER
2	H88849	1	Spring	INNER HANDLE, LH DOOR
3	34H251	1	Spring Pin	1/8" X 1"
4	AH80329	1	Handle	INNER, LH DOOR
5	16H1101	2	RIVET	5/16" X 7/8"
6	AH80799	1	Handle	INNER, RH DOOR
6	AH86853	1	Latch	INNER
6	37H32	2	SCREW	0.190" X 3/8"
7	AH80338	1	Frame	RH DOOR
8	AH81544	1	Handle	OUTER, RH DOOR
9	AH80391	2	Bracket	REAR WINDOW
10	H82239	2	Arm	REAR WINDOW
11	24H1700	2	WASHER	15/32" X 1" X 0.134"
12	AH78095	2	Knob	-
12	AH78095	1	Knob	-
12	H97627	1	Knob	-
13	AH80333	1	Hinge	REAR WINDOW
14	AH80331	1	Hinge	RH DOOR
15	AH80337	1	Frame	REAR WINDOW
16	AH80715	1	Holder	POCKET
17	21H1300	10	SCREW	0.190" X 3/8"
18	AH84129	1	Frame	LH DOOR
19	H81804	1	Bumper	-
20	34H277	1	SPRING PIN	3/16" X 5/8"
21	H84481	1	Pin Fastener	LH DOOR
22	34H282	1	Spring Pin	3/16" X 1"
23	H84197	1	Spring	HANDLE
24	H100286	1	Latch	STRIKER, (SUB FOR H82241)
25	AH84128	1	Handle	OUTER, LH DOOR
26	AH84125	1	Hinge	LH DOOR
27	H82734	44	SCREW	NO. 10 X 3/8"
27	H82734	38	SCREW	NO. 10 X 3/8"
28	21H1352	4	Screw	1/4" X 3/8"
29	AH84127	1	Housing	CHECK, DOOR
30	16H1300	3	Rivet	3/8" X 5/8"
31	H83943	3	Push Nut	-
32	AH84126	1	Strap	LH DOOR
33	H89012	1	Pin Fastener	-
34	H102720	1	Panel	(SUB AH107850)
35	AH107850	1	Panel	LH INNER DOOR

DOORS, HINGES, LATCHES, AND TOOL POCKET FOR OPERATOR'S CAB (YEAR 1975- )
