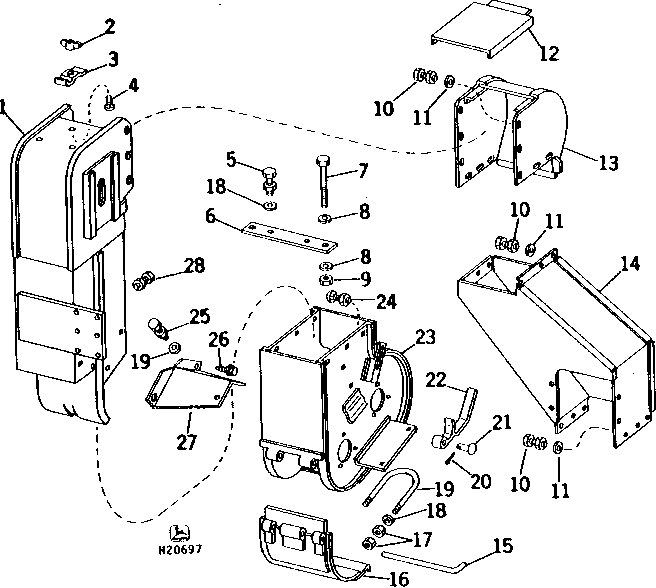

CLEAN GRAIN LOWER ELEVATOR HOUSING AND CHUTE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH79549	1	Elevator	-
2	14H819	1	Wing Nut	5/16"
3	P47159	1	Clip	-
4	03H1524	1	Bolt	5/16" X 1"
5	19H2127	2	Cap Screw	5/16" X 7/8"
5	14H785	2	Nut	5/16"
6	H82271	1	Strap	-
7	19H2462	2	Cap Screw	3/8" X 3-1/4"
8	24H1305	4	Washer	13/32" X 13/16" X 0.065"
9	14H732	2	Nut	3/8"
10	19H1919	22	Cap Screw	1/4" X 5/8"
10	14H786	22	Nut	1/4"
11	24H1287	28	Washer	9/32" X 5/8" X 0.065"
12	H77055	1	Door	-
13	AH79601	1	Hood	-
14	AH81532	1	Spout	-
15	H82713	1	Pin Fastener	-
16	AH80741	1	Door	(PERFORATED)
16	AH80588	1	Door	(SOLID)
17	14H785	4	Nut	5/16", (SUB M40699, THIS APPLICATION)
17	M40699	2	Nut	-
18	24H1136	6	Washer	11/32" X 11/16" X 0.065"
19	H35688	1	U-Bolt	-
20	11H211	1	COTTER PIN	1/8" X 3/4"
21	RV810A	1	Pin Fastener	-
22	H11360	1	Beam	(SUB H101297)
22	H101297	1	Lever	-
23	AH80587	1	Boot	-
24	03H1893	10	Bolt	1/4" X 1/2"
24	14H786	10	Nut	1/4"
25	19H1900	2	Cap Screw	5/16" X 3/4"
25	14H785	2	Nut	5/16"
26	H65108	1	Screw	-
27	H81151	1	Support	-
28	19H1919	6	Cap Screw	1/4" X 5/8"
28	14H786	6	Nut	1/4"

CLEAN GRAIN LOWER ELEVATOR HOUSING AND CHUTE
