Auger Drive Tightener and Shield (Platform Serial No. -1000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H81511	1	Shield	-
2	21H1071	7	SCREW	5/16" X 5/8"
2	14H785	7	Nut	5/16"
3	H81510	1	Bracket	UPPER FRONT
4	H81509	1	Bracket	UPPER REAR
5	H82376	1	Shield	-
6	H81512	1	Shield	-
7	H81663	1	Strap	-
8	19H1721	2	CAP SCREW	1/2" X 1-1/2"
8	14H1040	2	Nut	1/2"
9	H65401	1	Bracket	-
10	AH21440	1	Idler Sprocket	Z=17
11	03H1527	2	Bolt	1/4" X 1-1/4"
11	14H786	2	Nut	1/4"
12	24H1287	2	Washer	9/32" X 5/8" X 0.065"
13	H82575	1	Bracket	-
14	03H1500	2	Bolt	3/8" X 1"
14	14H812	2	NUT	3/8"
15	24H1305	2	Washer	13/32" X 13/16" X 0.065"
16	H82576	1	Guide	-

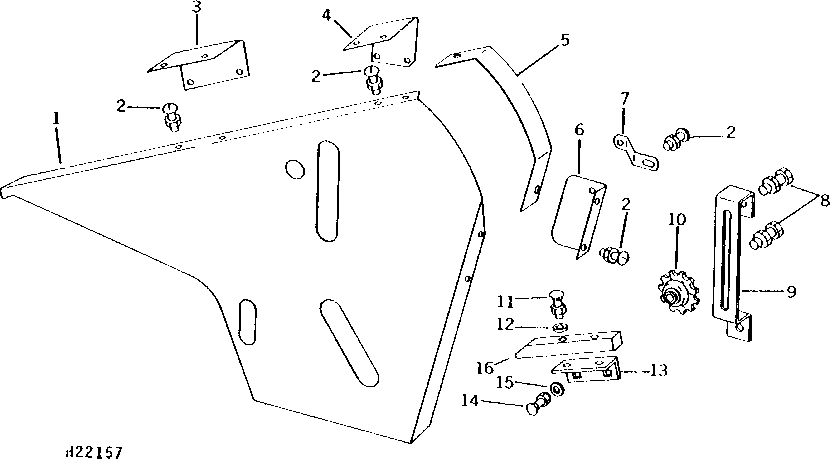

Auger Drive Tightener and Shield (Platform Serial No. -1000)
