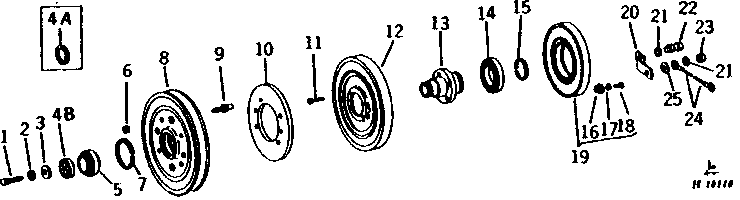

UNLOADING AUGER DRIVE ELECTROMAGNETIC CLUTCH

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1815	1	Cap Screw	1/2" X 1-1/4"
2	12H301	1	Lock Washer	1/2"
3	24H1790	1	Washer	17/32" X 1-1/2" X 0.164"
5	JD7140	1	Ball Bearing	-
6	H30921	1	Lock Nut	(SUB C13443)
6	C13443	4	LOCK NUT	-
7	P42726	2	Snap Ring	-
8	H63883	1	Pulley	(SUB H82296)
8	H82296	1	Pulley	257 MM (10-1/8") DIA.
9	P45480	4	Stud	-
10	H36412	1	Plate	(SUB H82295)
10	H82295	1	Clutch Plate	-
11	19H1813	4	CAP SCREW	5/16" X 5/8"
12	AH21746	1	Rotor	-
13	H63884	1	Hub	-
14	JD8517	1	Ball Bearing	-
15	P45478	1	Snap Ring	-
16	H20005	1	Washer	-
17	12H315	1	Lock Washer	0.164"
18	21H996	1	SCREW	0.164" X 3/8"
19	AH10075	1	CLUTCH	-
20	H76972	1	Anchor	(SUB H81853)
20	H81853	1	Strap	-
21	24H1224	2	Washer	11/32" X 1" X 1/16"
22	19H1905	1	Cap Screw	5/16" X 1"
22	14H785	1	Nut	5/16"
23	14H611	1	Nut	5/16"
24	AH80394	1	Wiring Lead	203 MM (8")
25	24H1368	1	Washer	21/32" X 1-5/16" X 0.090"
4A	H26253	1	Snap Ring	-
4B	H81852	1	Washer	-

UNLOADING AUGER DRIVE ELECTROMAGNETIC CLUTCH
