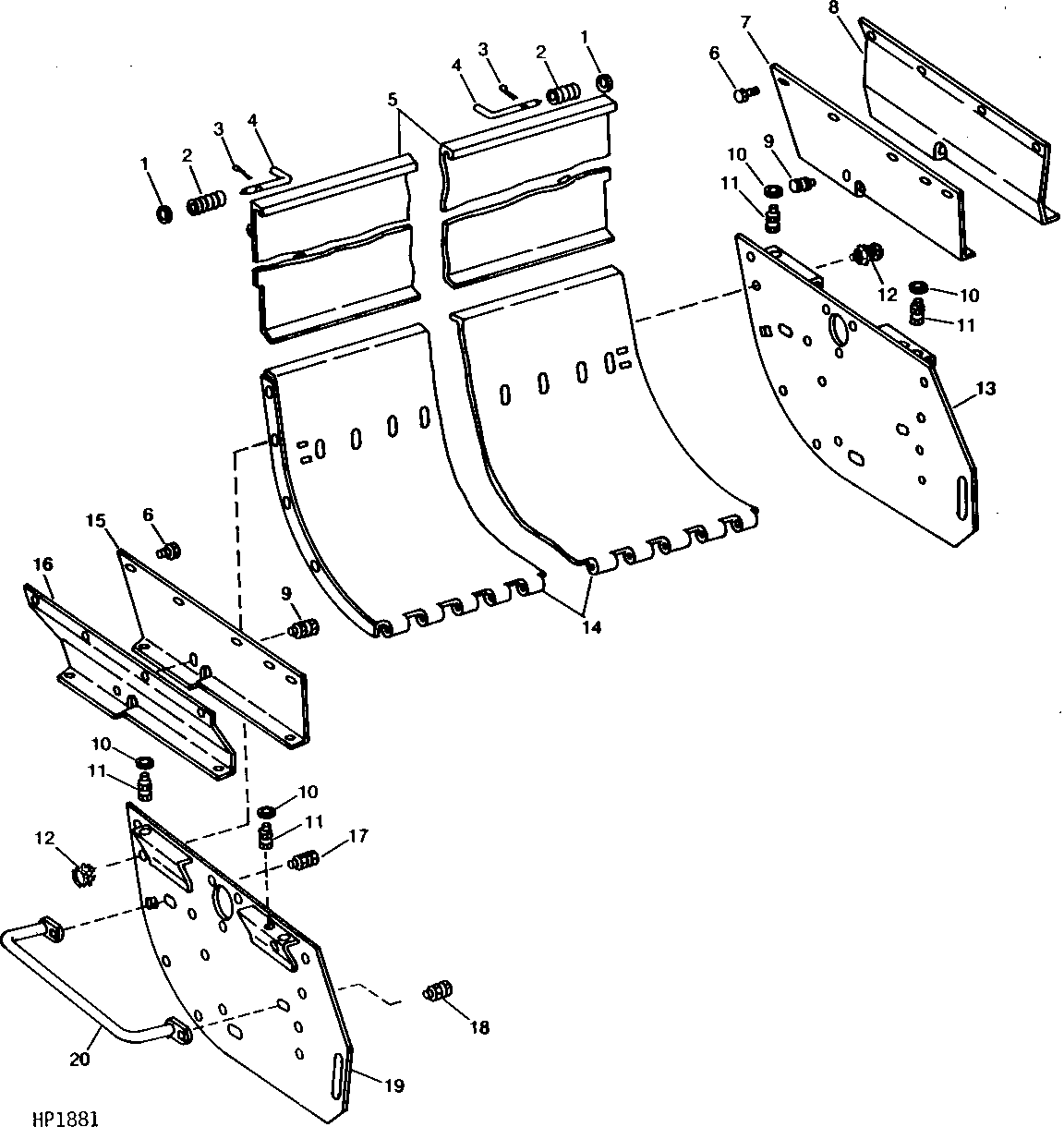

STRAW CHOPPER HOUSING ( - 551400)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1338	2	Washer	33/64" X 7/8" X 0.048"
1	24H1136	18	Washer	11/32" X 11/16" X 0.065"
2	HZ5621H	2	Spring	-
2	T12274	2	Spring	-
3	11H211	2	COTTER PIN	1/8" X 3/4"
3	34H249	2	Spring Pin	1/8" X 7/8"
4	H24096	2	Pin Fastener	-
4	H85156	2	Pin	-
5	AH75556	1	Extension	(SUB AH80989)
5	AH80989	1	Extension	(SUB AH85664)
5	AH85664	1	Extension	-
6	N71292	10	SELF-LOCKING SCREW	-
7	H85174	1	Hanger	RH, INNER
7	H76203	1	Hanger	(SUB H85174)
8	H76206	1	Hanger	(SUB AH83831)
8	AH92251	1	Support	(SUB FOR AH83831) RH
9	19H1813	2	CAP SCREW	5/16" X 5/8"
9	03H1774	2	Bolt	5/16" X 5/8"
9	14H785	2	Nut	5/16"
10	24H1305	4	Washer	13/32" X 13/16" X 0.065"
11	19H1731	4	Cap Screw	3/8" X 1"
11	14H812	4	NUT	3/8"
12	N10212	6	Self-Locking Screw	-
12	N10213	6	Lock Nut	-
13	AH75552	1	Sheet	(SUB AH80041)
13	AH112162	1	Sheet	RH
13	AH99306	1	Sheet	(SUB AH112162, AH111646 AND H113983)
13	AH80041	1	Sheet	RH
13	AH90271	1	Sheet	(SUB AH99306)
14	AH75554	1	Sheet	(SUB H85009)
14	H85009	1	Sheet	BOTTOM
14	H88799	1	Sheet	(SUB H113076, DO NOT USE WITH H85005)
14	H113076	1	Sheet	BOTTOM
15	H76205	1	Hanger	(SUB H85175)
15	H85175	1	Hanger	LH, INNER
16	H76204	1	Shield	(SUB AH83832)
16	AH92252	1	Hanger	(SUB FOR AH83832) LH
17	14H812	2	NUT	3/8"
17	03H1500	2	Bolt	3/8" X 1"
18	03H1557	2	Bolt	3/8" X 1-1/4"
18	14H812	2	NUT	3/8"
19	AH75553	1	Sheet	(SUB AH80042)
19	AH80042	1	Sheet	LH
19	AH90272	1	Sheet	(SUB AH99307)
19	AH99307	1	Sheet	(SUB AH112163, AH111647 AND H113984)
19	AH112163	1	Sheet	LH
20	H76202	2	Handle	(SUB AH81269)
20	AH81269	2	Handle	(SUB AH90270)
20	AH90270	2	Handle	-
