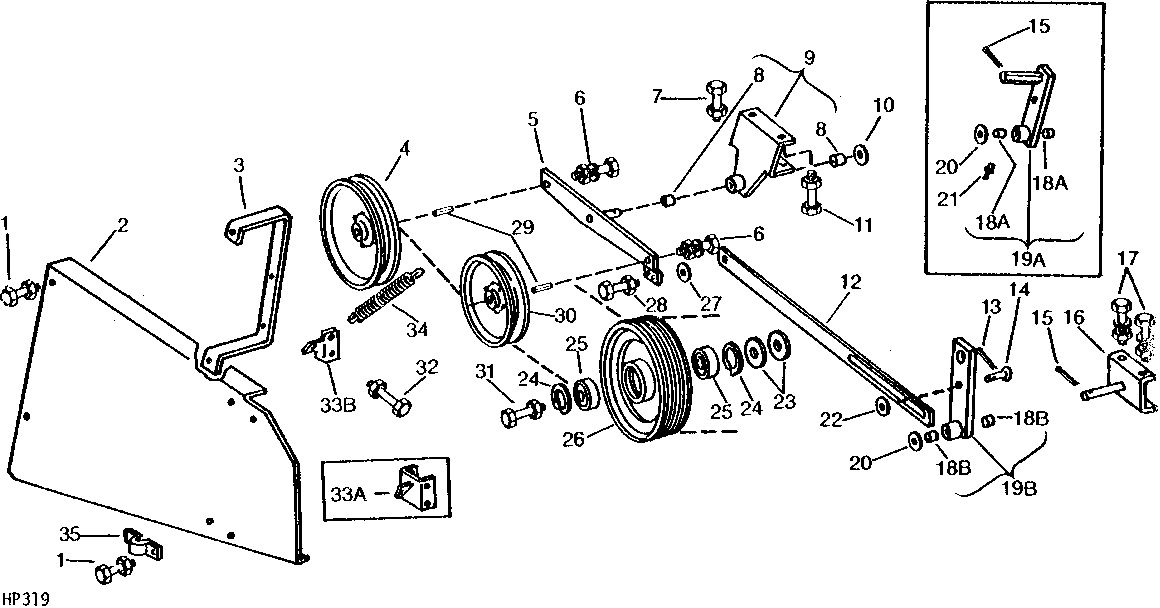

STRAW CHOPPER DRIVE IDLER, TIGHTENER, AND SHIELD

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H785	6	Nut	5/16"
1	19H1813	6	CAP SCREW	5/16" X 5/8"
2	H76600	1	Shield	-
3	H76602	1	Bracket	-
4	AH85276	1	Idler	229 MM (9") DIA.
5	AH79057	1	Arm	(SUB AH83828 AND A369R)
5	AH83828	1	Arm	(SUB AH101206)
5	AH101206	1	Arm	-
6	19H1708	2	CAP SCREW	5/8" X 1-3/4"
6	19H2727	2	Cap Screw	5/8" X 2-5/8"
6	14H821	2	Nut	5/8"
7	19H1905	1	Cap Screw	5/16" X 1"
7	14H785	1	Nut	5/16"
8	P50955	2	Bushing	-
8	H94114	2	Bushing	-
9	AH101208	1	Support	-
9	AH83335	1	Support	(SUB AH101208)
9	AH79059	1	Support	(SUB AH83335)
10	24H1274	1	Washer	49/64" X 1-1/4" X 0.048"
10	A369R	1	SNAP RING	-
11	19H1900	3	Cap Screw	5/16" X 3/4"
11	14H785	3	Nut	5/16"
12	H79677	1	Strap	(SUB H83756)
12	H83756	1	Strap	-
13	11H216	1	COTTER PIN	3/16" X 1"
13	11H211	1	COTTER PIN	1/8" X 3/4"
14	H79676	1	Pin Fastener	DRILLED
14	RV702A	1	Pin Fastener	DRILLED
15	11H215	3	COTTER PIN	1/4" X 1-1/2"
15	11H215	2	COTTER PIN	1/4" X 1-1/2"
15	11H215	3	COTTER PIN	1/4" X 1-1/2"
16	AH101205	1	Pivot	-
16	AH80891	1	Pivot	(SUB AH101205)
17	03H1631	2	Bolt	3/8" X 3-1/2"
17	14H812	2	NUT	3/8"
20	24H1413	1	Washer	57/64" X 1-3/8" X 0.048"
21	JD7788	2	Lubrication Fitting	-
22	24H1305	1	Washer	13/32" X 13/16" X 0.065"
23	24H1483	1	Washer	1-3/16" X 2-1/4" X 0.134"
23	24H1429	2	Washer	29/32" X 1-3/4" X 0.194"
24	P42232	2	Snap Ring	-
24	J13683	2	Snap Ring	-
25	JD8662	2	Ball Bearing	-
25	JD9338	2	Ball Bearing	-
26	H78743	1	Idler	234 MM (9-3/16") DIA.
26	AH90633	1	Pulley	238 MM (9-3/8") DIA.
27	24H1682	1	Washer	13/32" X 7/8" X 0.120"
28	19H1731	1	Cap Screw	3/8" X 1"
28	BP12233	1	Lock Nut	-
29	28H1016	2	Spacer	0.742" X 1.050" X 1"
30	AN15237	1	Idler	202 MM (7-5/16") DIA.
31	H89244	1	Bolt	-
31	U14554	1	LOCK NUT	-
32	19H1907	2	Cap Screw	5/16" X 2-3/4"
32	14H785	2	Nut	5/16"
34	H86646	1	Spring	-
34	H76585	1	Spring	(SUB H86646)
35	H76601	1	Bracket	-
35	H76601	2	Bracket	-
18A	P47216	2	BUSHING	-
18B	H98655	2	Bushing	-
19A	AH80893	1	Arm	-
19B	AH101209	1	Arm	-
33A	AH75737	1	Anchor	-
33B	H82799	1	Support	-

STRAW CHOPPER DRIVE IDLER, TIGHTENER, AND SHIELD
