STRAW CHOPPER BAFFLE PLATE AND FINS ( - 551400)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H76197	1	Pin	-
2	24H1136	2	Washer	11/32" X 11/16" X 0.065"
3	14H785	2	Nut	5/16"
3	03H1268	2	Bolt	5/16" X 3/4"
4	AH75555	1	Deflector	(SUB H85005)
4	H85005	1	Isolator	LOWER
5	24H1136	4	Washer	11/32" X 11/16" X 0.065"
6	19H1900	4	Cap Screw	5/16" X 3/4"
6	14H785	4	Nut	5/16"
7	14H812	2	NUT	3/8"
7	19H2284	2	Cap Screw	3/8" X 7/8"
8	H88821	1	Sheet	(INCL A)
9	H76199	1	Pin	-
9	H76197	1	Pin	-
10	24H1219	2	Washer	7/16" X 1" X 0.083"
11	03H1519	2	Bolt	3/8" X 1"
11	14H812	2	NUT	3/8"
12	H88796	1	Isolator	UPPER
12	H82414	1	Deflector	(SUB H84987)
12	H76198	1	Deflector	(SUB H82414)
12	H84987	1	Isolator	UPPER
13	P45510	1	Deflector	(SUB H84984)
13	H84984	1	Deflector	LH, INNER
14	P45511	2	Deflector	(SUB H85014)
14	H85014	2	Deflector	LH, OUTER
15	24H1288	8	Washer	9/32" X 1" X 1/16"
15	24H1136	12	Washer	11/32" X 11/16" X 0.065"
16	14H786	12	Nut	1/4"
16	N10213	12	Lock Nut	-
16	14H785	12	Nut	5/16", (SUB N10213, THIS APPLICATION)
16	21H1029	12	Screw	5/16" X 3/4"
16	21H1310	12	SCREW	1/4" X 1/2"
17	P45508	1	Deflector	(SUB H84983)
17	H84983	1	Deflector	RH, INNER
18	P45009	2	Deflector	(SUB H85013)
18	H85013	2	Deflector	RH, OUTER
19	H149031	1	Safety Sign	(A)

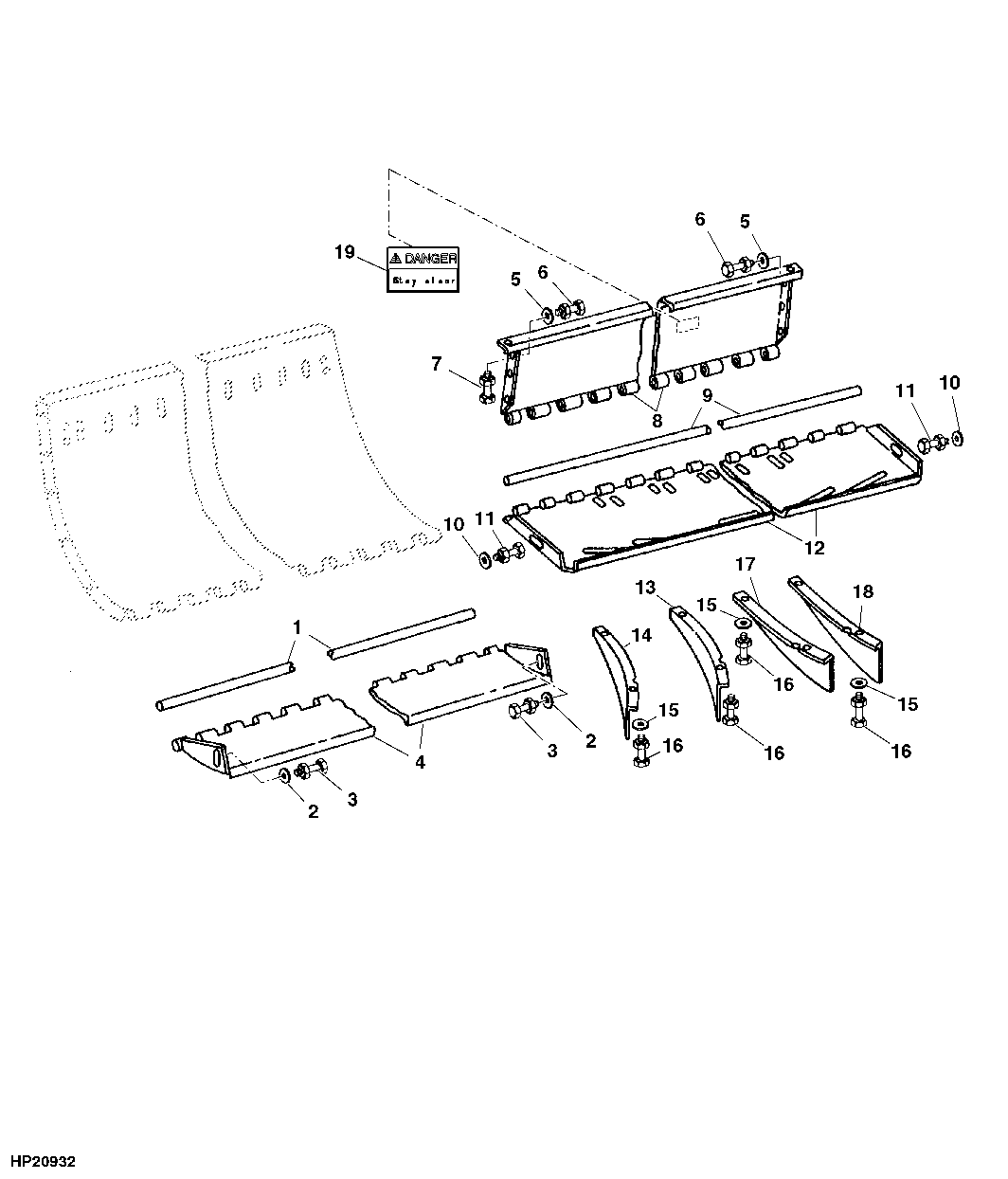

STRAW CHOPPER BAFFLE PLATE AND FINS ( - 551400)
