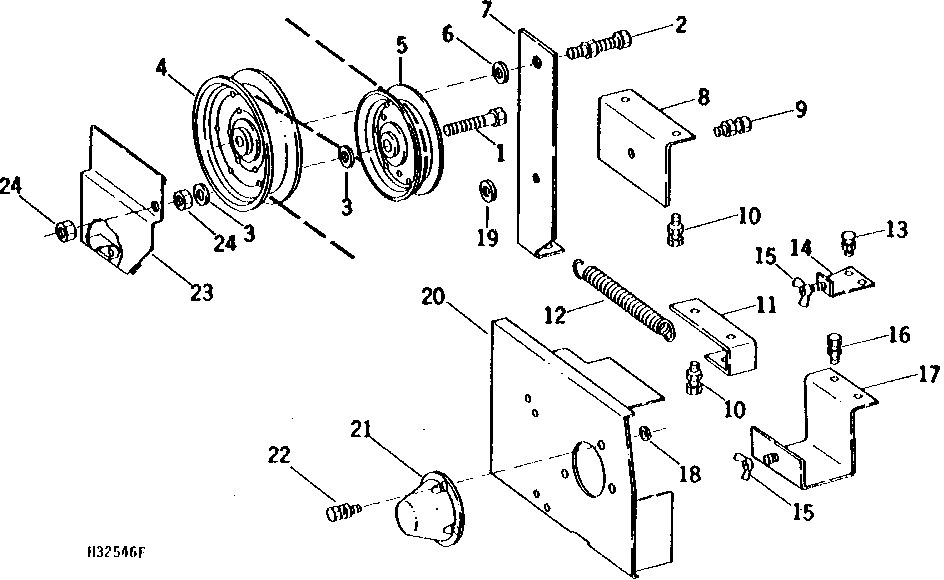

SHOE GRAIN SUPPLY AUGERS DRIVE TIGHTENER AND SHIELDS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1734	1	Cap Screw	5/8" X 2"
1	19H1708	1	CAP SCREW	5/8" X 1-3/4"
1	14H821	1	Nut	5/8"
1	12H294	1	Lock Washer	5/8"
1	14H1039	1	Nut	5/8"
2	19H1805	1	CAP SCREW	1/2" X 2-1/4"
2	14H1040	1	Nut	1/2"
2	12H301	1	Lock Washer	1/2"
3	24H1362	1	Washer	41/64" X 1" X 0.075"
3	24H1362	2	Washer	41/64" X 1" X 0.075"
4	AH14097	1	Idler	178 MM (7") DIA.
5	AH65015	1	Idler	133 MM (5-1/4") DIA.
6	24H1111	1	Washer	17/32" X 1-1/16" X 0.090"
7	H79593	1	Arm	-
8	H77003	1	Bracket	(SUB H99181)
8	H99181	1	Bracket	-
9	19H1732	1	Cap Screw	3/8" X 1-1/4"
9	H24657	1	Nut	(SUB H99923)
9	H99923	1	Lock Nut	-
10	19H1900	4	Cap Screw	5/16" X 3/4"
10	14H785	4	Nut	5/16"
11	H77004	1	Support	-
12	H77002	1	Spring	-
13	03H1524	2	Bolt	5/16" X 1"
13	14H785	2	Nut	5/16"
14	AH76979	1	Bracket	UPPER
15	14H819	2	Wing Nut	5/16"
16	19H2127	2	Cap Screw	5/16" X 7/8"
16	14H785	2	Nut	5/16"
17	AH76978	1	Bracket	LOWER
18	24H1136	3	Washer	11/32" X 11/16" X 0.065"
19	24H1305	2	Washer	13/32" X 13/16" X 0.065"
20	AH94079	1	Shield	-
21	H83386	1	Cover	(SUB H99297)
21	H99297	1	Cover	-
22	19H2020	3	Cap Screw	5/16" X 1/2"
22	14H785	3	Nut	5/16"
23	H100710	1	Shield	-
24	14H821	2	Nut	5/8"

SHOE GRAIN SUPPLY AUGERS DRIVE TIGHTENER AND SHIELDS
