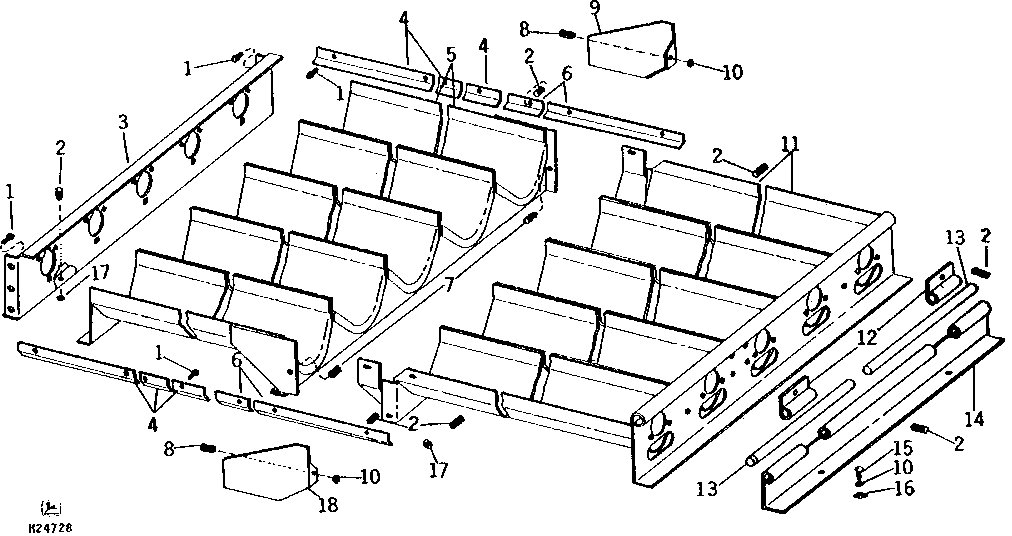

SHOE GRAIN SUPPLY AUGER HOUSINGS ( - 260900)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H65108	12	Screw	SELF-TAPPING
1	H65108	10	Screw	SELF-TAPPING
2	19H1813	10	CAP SCREW	5/16" X 5/8"
2	14H785	10	Nut	5/16"
3	H76053	1	Plate	(SUB AH79736)
3	AH79736	1	Plate	REAR
4	H76062	2	Seal	REAR
5	AH75046	1	Housing	(SUB AH79738)
5	AH79738	1	Housing	REAR
6	H76061	2	Seal	FRONT
7	19H1732	2	Cap Screw	3/8" X 1-1/4"
7	14H812	4	NUT	3/8"
8	19H1919	10	Cap Screw	1/4" X 5/8"
8	14H786	10	Nut	1/4"
9	H76060	3	Partition	(SUB H81936 AND H81937)
9	H81936	3	Partition	RH
10	24H1136	2	Washer	11/32" X 11/16" X 0.065"
10	24H1287	8	Washer	9/32" X 5/8" X 0.065"
11	AH75042	1	Housing	(SUB AH113882) FRONT
11	AH113882	1	Housing	-
12	H75391	2	Hinge	(SUB H94167)
12	H94167	2	Clamp	CLEANOUT DOOR
13	H76056	1	Dowel Pin	(SUB (2) H83088)
13	H83088	2	Dowel Pin	-
14	H76054	1	Door	(SUB H89729 AND (2) H94167)
14	H89729	1	Door	-
15	03H1709	2	Bolt	5/16" X 1"
15	03H1778	2	Bolt	1/4" X 5/8"
16	14H819	2	Wing Nut	5/16"
16	14H952	2	Wing Nut	1/4"
17	24H1136	26	Washer	11/32" X 11/16" X 0.065"
18	H76060	1	Partition	(SUB H81937 AND H81936)
18	H81937	1	Partition	LH

SHOE GRAIN SUPPLY AUGER HOUSINGS ( - 260900)
