SEPARATOR FRONT SHEETS, SEALS, DOORS, FEED PLATE AND STONE TRAP

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H923	4	Nut	7/16"
1	19H2666	4	Cap Screw	7/16" X 7/8"
2	H76882	1	Bracket	RH
3	24H1305	2	Washer	13/32" X 13/16" X 0.065"
4	HZ5621H	4	Spring	-
5	11H211	4	COTTER PIN	1/8" X 3/4"
6	H76877	2	Pin Fastener	-
7	AH77072	1	Door	CYLINDER
8	03H1540	6	Bolt	5/16" X 3/4"
8	14H785	6	Nut	5/16"
9	H76883	1	Bracket	LH
10	19H2127	6	Cap Screw	5/16" X 7/8"
10	14H785	6	Nut	5/16"
10	19H1900	6	Cap Screw	5/16" X 3/4"
11	H80415	1	Seal	(SUB H82634)
11	H82634	1	Seal	CYLINDER DOOR
12	H80597	1	Reinforcement	(SUB H82632)
12	H82632	1	Reinforcement	CYLINDER DOOR
13	H76874	1	Strap	-
14	AH75340	1	Separator	(SUB AH85401)
14	AH85401	1	Separator	STONE TRAP
15	14H812	2	NUT	3/8"
15	19H1936	2	Cap Screw	3/8" X 3/4"
15	19H1731	2	Cap Screw	3/8" X 1"
16	19H1732	4	Cap Screw	3/8" X 1-1/4"
16	14H812	4	NUT	3/8"
17	H75809	1	Rod	(SUB H76197)
17	H76197	1	Pin	-
19	H76120	1	Seal	-
20	H75949	1	Reinforcement	-
21	AH87602	1	Door	-
21	AH75519	1	Door	-
22	24H1136	2	Washer	11/32" X 11/16" X 0.065"
23	H24096	2	Pin Fastener	-
24	24H1305	8	Washer	13/32" X 13/16" X 0.065"
25	03H1463	8	Bolt	3/8" X 3/4"
25	14H812	8	NUT	3/8"
26	19H1900	6	Cap Screw	5/16" X 3/4"
26	14H785	6	Nut	5/16"
18A	AH83400	1	Plate	(SUB H82499, H83270, (8) 03H1463, (8) 14H812 AND (8) 24H1305)
18A	H83270	1	Plate	-
18A	H81072	1	Plate	(SUB AH83400)
18A	H76921	1	Plate	(SUB H81072)
18B	H102469	1	Plate	FEED
18B	H82498	1	Plate	(SUB H102469)
18C	H82499	1	Hinge	-

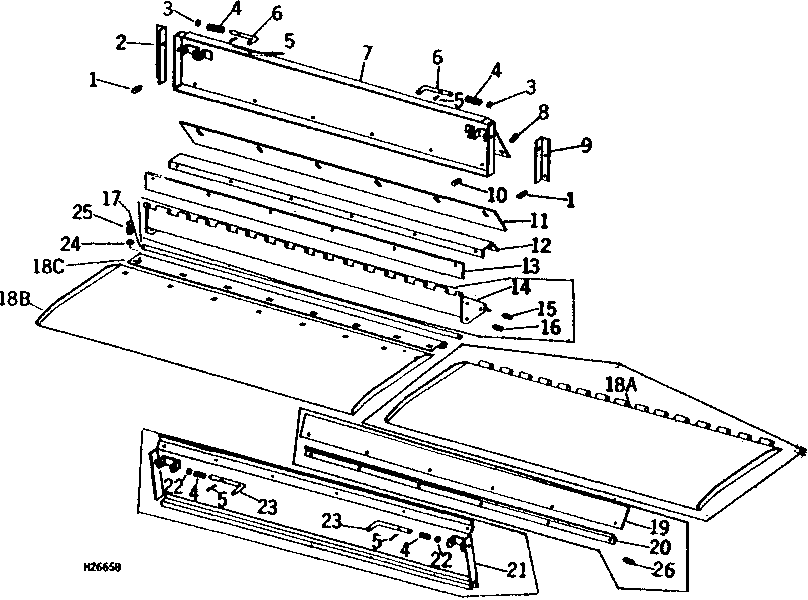

SEPARATOR FRONT SHEETS, SEALS, DOORS, FEED PLATE AND STONE TRAP
