Открытый узел

REEL AND BELT PICKUP, LOWER DRIVE TIGHTENER AND SHIELD

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH76170	1	Shield	-
2	19H1731	2	Cap Screw	3/8" X 1"
2	14H812	2	NUT	3/8"
3	24H1305	1	Washer	13/32" X 13/16" X 0.065"
4	03H2113	1	Bolt	1/2" X 2"
4	14H826	1	Nut	1/2"
4	12H301	1	Lock Washer	1/2"
5	14H1040	1	Nut	1/2"
5	12H301	1	Lock Washer	1/2"
5	19H1777	1	Cap Screw	1/2" X 1-3/4"
6	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
7	H76949	1	Bracket	-
8	AN10225	1	Idler Sprocket	17 TEETH
9	H77346	2	Bracket	-
9	H83836	2	Bracket	-
10	19H1936	4	Cap Screw	3/8" X 3/4"
10	14H812	4	NUT	3/8"

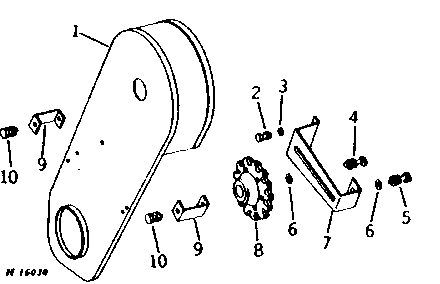

REEL AND BELT PICKUP, LOWER DRIVE TIGHTENER AND SHIELD
