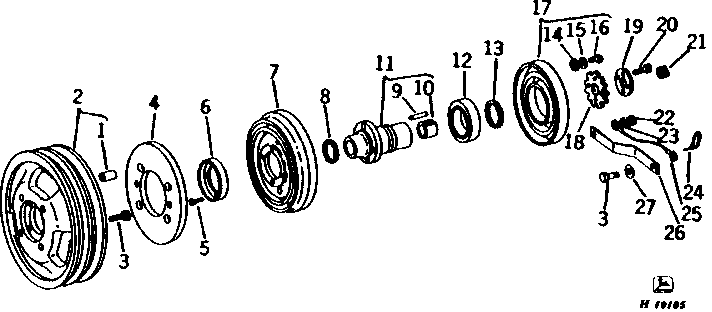

PLATFORM DRIVE, ELECTROMAGNETIC CLUTCH AND SEPARATOR DRIVE SHEAVE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H75269	4	Dowel Pin	-
2	AH75073	1	Pulley	(MARKED H75268) (SUB AH80729)
2	AH80729	1	Pulley	378 MM (14-7/8") DIA., (MARKED H82264)
3	19H1732	9	Cap Screw	3/8" X 1-1/4"
4	H81957	1	Clutch Plate	-
5	19H2927	4	Screw	5/16" X 3/4"
6	H20236	1	Shield	-
7	AH20388	1	Rotor	-
8	24H1495	1	Washer	1-9/32" X 2" X 0.036"
9	34H314	4	Spring Pin	1/4" X 1-1/4"
9	34H266	4	Spring Pin	5/32" X 1"
10	H22836	2	Bushing	-
11	AH75074	1	Hub	(MARKED H75270) (SUB AH80730)
11	AH80730	1	Hub	(MARKED H82265)
12	JD8581	1	Ball Bearing	-
13	H20234	1	Snap Ring	-
14	H20005	1	Washer	-
15	12H315	1	Lock Washer	0.164"
16	21H996	1	SCREW	0.164" X 3/8"
17	AH18686	1	Magnet	-
18	H75271	1	Chain Sprocket	(SUB H82266)
18	H82266	1	Chain Sprocket	17 TEETH
19	H75272	1	Washer	(SUB H82267)
19	H82267	1	Washer	-
20	19H1914	4	Cap Screw	1/4" X 1"
21	24H1274	1	Washer	49/64" X 1-1/4" X 0.048"
22	14H812	1	NUT	3/8"
23	24H1305	1	Washer	13/32" X 13/16" X 0.065"
24	M66044	2	Tie Band	-
25	AH80394	1	Wiring Lead	203 MM (8") GROUND
26	H80658	1	Anchor	(SUB AH80733) (STEEL)
26	AH80733	1	Strap	(CONSISTS OF AH80394, H82262, (2) R44302 AND 24H1305)
26	H82262	1	Strap	(RUBBER)
27	24H1305	1	Washer	13/32" X 13/16" X 0.065"
27	24H1312	2	Washer	13/32" X 1-3/8" X 0.105"

PLATFORM DRIVE, ELECTROMAGNETIC CLUTCH AND SEPARATOR DRIVE SHEAVE
