Открытый узел

PLATFORM AUGER SHAFTS AND FINGERS

PLATFORM AUGER SHAFTS AND FINGERS

PLATFORM AUGER SHAFTS AND FINGERS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

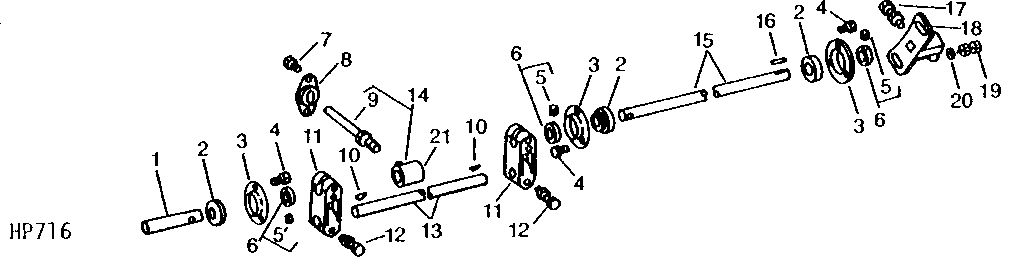

PLATFORM AUGER SHAFTS AND FINGERS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	P39829	1	Pin Fastener	-
2	JD8555	3	BALL BEARING	(SUB JD8665, THIS APPLICATION)
2	JD8665	3	Ball Bearing	-
3	H87472	3	Pressed Flanged Housing	(SUB FOR P47232)
3	H84555	6	Pressed Flanged Housing	-
4	H65108	9	Screw	SELF-TAPPING
4	19H1900	9	Cap Screw	5/16" X 3/4"
4	12H303	9	Lock Washer	5/16"
5	22H897	3	Set Screw	1/4" X 1/4"
6	JD8554	3	Eccentric Locking Collar	-
7	H78354	26	SCREW	SELF-TAPPING
8	H77515	13	Guide	-
8	H85241	13	Guide	-
9	H65229	13	Finger	-
9	H84546	13	Finger	(SUB H86054)
9	AH235414	13	Finger	SUB FOR H86054 AND AH87177
10	26H14	2	SHAFT KEY	3/16" X 3/4"
11	H89702	2	Crank	-
11	H11347	2	Crank	(SUB H86744)
11	H86744	2	Crank	(SUB H89702 AND 19H1726)
12	19H2522	6	CAP SCREW	3/8" X 2"
12	P51186	1	Lock Nut	(SUB H86656 AND (6) 19H1801)
12	19H1801	6	CAP SCREW	3/8" X 2"
12	19H1726	6	Cap Screw	3/8" X 2-1/4"
12	H99923	1	Lock Nut	(SUB FOR H86656)
13	H34592	1	Shaft	-
14	AH87177	13	Finger	-
14	AH84987	13	Finger	(SUB AH87177)
14	AH20348	13	Finger	(SUB AH89833 AND H65229)
15	H76811	1	Shaft	RH
16	P27895	1	SHAFT KEY	-
17	19H1726	1	Cap Screw	3/8" X 2-1/4"
17	14H812	1	NUT	3/8"
18	H63076	1	Support	ADJUSTABLE
19	03H1519	2	Bolt	3/8" X 1"
19	14H812	2	NUT	3/8"
20	24H1305	2	Washer	13/32" X 13/16" X 0.065"
21	AH89832	1	Bearing	(SUB H84549)
21	H84549	1	Bearing	-
