Открытый узел

LOWER SHOE SIEVE FRAME

LOWER SHOE SIEVE FRAME

LOWER SHOE SIEVE FRAME

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

LOWER SHOE SIEVE FRAME

Нет текстового описания

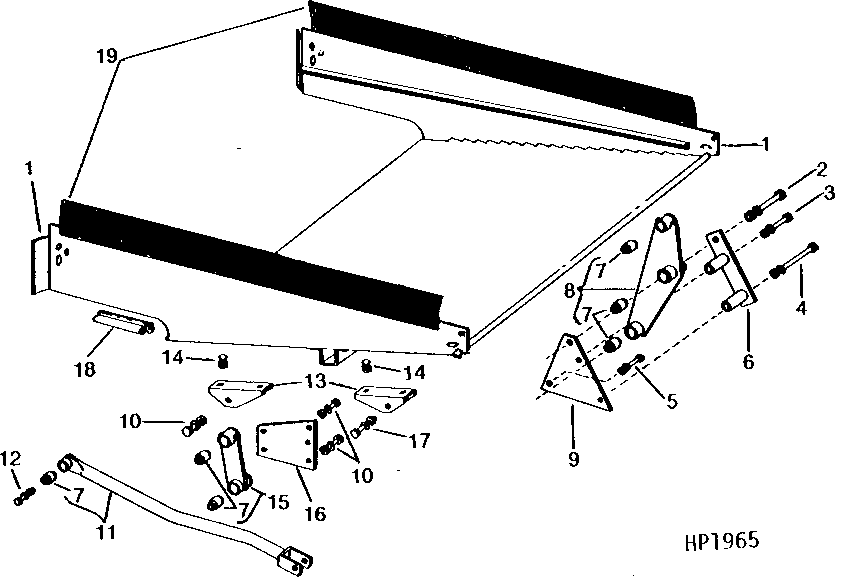

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH112543	1	Frame	-
1	AH75724	1	Frame	-
2	19H2076	2	Cap Screw	5/8" X 5"
2	12H294	2	Lock Washer	5/8"
3	19H2007	2	Cap Screw	3/8" X 4-1/2"
3	14H812	2	NUT	3/8"
4	08H4451	2	Cap Screw	3/8" X 6-1/2"
4	14H812	2	NUT	3/8"
5	19H2128	2	CAP SCREW	3/8" X 3"
5	14H812	2	NUT	3/8"
6	AH75762	2	Brace	-
7	AH75760	14	Bushing	(SUB AH80384)
7	AH80384	14	Isolator	-
8	AH75764	1	Arm	(SUB AH93808) RH
8	AH93808	1	Arm	RH
8	AH75765	1	Arm	(SUB AH93809) LH
8	AH93809	1	Arm	LH
9	H76652	1	Support	(SUB H99313) LH
9	H99313	1	Support	LH
9	AH77880	1	Support	(SUB AH97930) R.H
9	AH97930	1	Support	RH
10	19H1890	8	Cap Screw	5/8" X 2-3/4"
10	14H1039	8	Nut	5/8"
10	12H294	8	Lock Washer	5/8"
11	AH75769	2	Pitman Arm	(SUB AH89591)
11	AH89591	2	Pitman Arm	(SUB AH98273)
11	AH98273	2	Pitman Arm	-
12	19H1847	2	Cap Screw	5/8" X 2-1/2"
12	12H294	2	Lock Washer	5/8"
12	14H821	2	Nut	5/8"
13	H76661	4	Support	(SUB H98342, THIS APPLICATION)
13	H98342	4	Support	-
14	21H1304	8	Screw	5/16" X 3/4"
14	14H785	8	Nut	5/16"
15	AH75763	2	Arm	-
16	H76645	2	Bracket	-
17	19H1820	4	Cap Screw	1/2" X 3"
17	19H1945	3	Cap Screw	1/2" X 3-1/4"
17	12H301	7	Lock Washer	1/2"
17	14H1040	7	Nut	1/2"
18	-	2	Part 41	457 MM (18") LONG, (CUT FROM AH80335)
19	H76560	2	Seal	-
