Открытый узел

HITCH BEAM, AXLE, AND SAFETY CHAIN

HITCH BEAM, AXLE, AND SAFETY CHAIN

HITCH BEAM, AXLE, AND SAFETY CHAIN

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

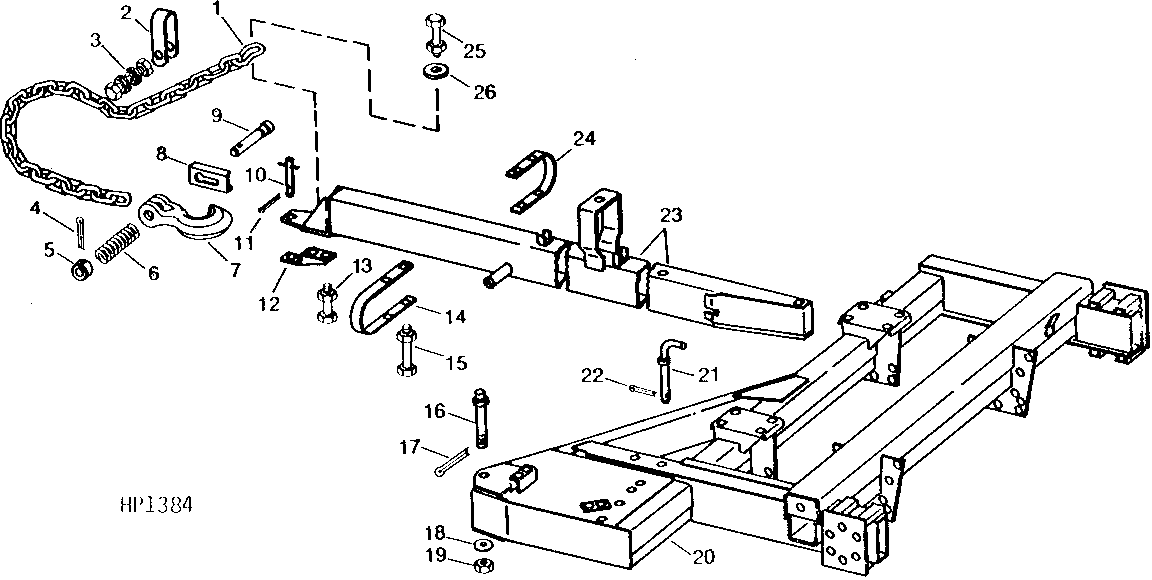

HITCH BEAM, AXLE, AND SAFETY CHAIN

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR100279	1	LINK CHAIN	-
2	R69409	1	Clevis	-
3	19H2072	1	CAP SCREW	5/8" X 3-1/4"
3	N101344	1	Lock Nut	-
3	19H1909	1	Cap Screw	3/4" X 3-3/4"
3	T25879	1	Nut	-
4	34H248	1	Spring Pin	1/8" X 13/16"
5	R74597	1	RETAINER	-
6	R74598	1	Spring	(SUB R74594)
6	R74594	1	SPRING	-
7	R69398	1	HOOK	-
8	R74596	1	LATCH	-
9	R74595	1	PIN	-
10	AH11211	1	Pin Fastener	-
11	28316	1	Spring Locking Pin	-
12	AH77709	1	Clevis	-
13	14H794	4	Nut	3/4"
13	19H1707	2	CAP SCREW	3/4" X 2-3/4"
14	H22991	1	Bracket	LH
15	08H4668	2	CAP SCREW	1/2" X 9-1/2"
15	12H301	2	Lock Washer	1/2"
15	14H1040	2	Nut	1/2"
16	AH75279	1	Pin Fastener	PIVOT
17	11H245	1	COTTER PIN	3/16" X 3"
18	H64449	1	BUSHING	-
19	14H990	1	Nut	1-1/2"
20	AH75266	1	Frame	-
21	AH75278	1	Quick Lock Pin	(SUB AH99431)
21	AH99431	1	Pin Fastener	-
22	Q23896	1	Spring Locking Pin	-
23	AH75274	1	Hitch	-
24	H75674	1	Bracket	RH
25	19H2026	1	CAP SCREW	3/4" X 4"
25	14H794	2	Nut	3/4"
26	R36402	1	Washer	-
