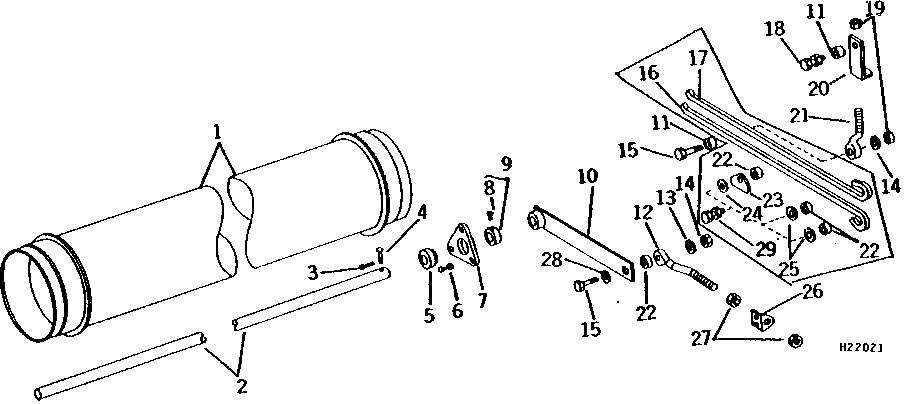

FEEDER CONVEYOR IDLER SHAFT AND DRUM

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH79392	1	Drum	-
1	AH75746	1	Drum	(SUB AH79372)
2	H76631	1	Pin	-
3	11H211	2	COTTER PIN	1/8" X 3/4"
4	P47140	2	Pin Fastener	-
5	JD8555	2	BALL BEARING	(SUB JD8665, THIS APPLICATION)
5	JD8665	2	Ball Bearing	-
6	03H1268	8	Bolt	5/16" X 3/4"
6	14H785	8	Nut	5/16"
7	H35465	2	Pressed Flanged Housing	-
7	H80806	1	Housing	-
8	22H897	1	Set Screw	1/4" X 1/4"
9	JD8554	1	Eccentric Locking Collar	-
10	AH75747	2	Arm	(SUB AH79728)
10	AH79728	2	Arm	FLOAT
11	H65694	4	Washer	-
12	AH78799	2	Bracket	(SUB H76694)
12	H76694	2	Eyebolt	-
13	12H301	2	Lock Washer	1/2"
14	14H826	2	Nut	1/2"
15	H79762	4	Bolt	-
16	H81478	2	Spring	LOWER
16	H80216	2	Spring	(SUB H81478 AND H81477)
17	H80216	2	Spring	(SUB H81477 AND H81478)
17	H81477	2	Spring	UPPER
18	19H1815	2	Cap Screw	1/2" X 1-1/4"
18	14H1040	2	Nut	1/2"
19	14H1040	4	Nut	1/2"
20	H80217	2	Bracket	-
21	H80344	2	EYEBOLT	-
22	H81277	2	Bushing	-
22	H81277	8	Bushing	-
23	H80920	2	Fulcrum	-
24	H80228	2	Washer	-
25	24H1211	4	Washer	9/16" X 1-3/8" X 0.105"
26	H80469	2	Bracket	(SUB H81074)
26	H81074	2	Clip	-
27	14H1039	4	Nut	5/8"
28	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
29	19H1721	6	CAP SCREW	1/2" X 1-1/2"
29	14H1040	6	Nut	1/2"

FEEDER CONVEYOR IDLER SHAFT AND DRUM
