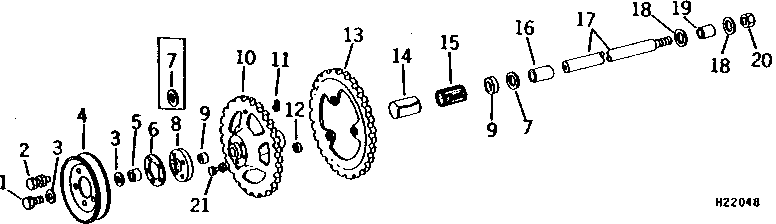

BELT PICKUP OR REEL DRIVE SHEAVE AND SPROCKETS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2552	1	CAP SCREW	3/8" X 1-1/8"
1	19H1731	1	Cap Screw	3/8" X 1"
2	19H1791	5	Cap Screw	1/4" X 1-1/4"
2	19H1898	5	Cap Screw	1/4" X 1-1/2"
2	14H786	5	Nut	1/4"
3	24H1176	2	Washer	13/32" X 1-1/4" X 0.100"
4	AP17710	1	Pulley	178 MM (7") DIA., (USED WITH REEL)
4	AH76233	1	Pulley	366 MM (14-3/8") DIA., (USED WITH BELT PICKUP)
5	28H1517	1	Washer	0.493" X 0.675" X 1/4"
6	H80380	1	Washer	(USED WITH BELT PICKUP)
7	24H1446	2	Washer	1-1/64" X 2" X 0.134"
7	24H1446	2	Washer	1-1/64" X 2" X 0.134"
8	H83839	1	Spacer	-
9	P39918	1	Seal	-
10	H75897	1	Chain Sprocket	25 TEETH
11	JD7797	1	Lubrication Fitting	-
12	H76948	3	Bushing	-
13	H75898	1	Chain Sprocket	35 TEETH, (USED WITH REEL)
14	JD7455	1	BEARING RACE	-
15	JD7911	1	CYLINDRICAL ROLLER BEARING	-
16	H34625	1	Bushing	(NOT REQUIRED WITH REEL ARMS)
17	H79947	1	Stud	-
18	24H1275	1	Washer	1-1/64" X 1-1/2" X 0.075"
19	H34607	1	Spacer	-
20	P47368	1	Lock Nut	-
21	19H1801	3	CAP SCREW	3/8" X 2"
21	14H812	3	NUT	3/8"

BELT PICKUP OR REEL DRIVE SHEAVE AND SPROCKETS
