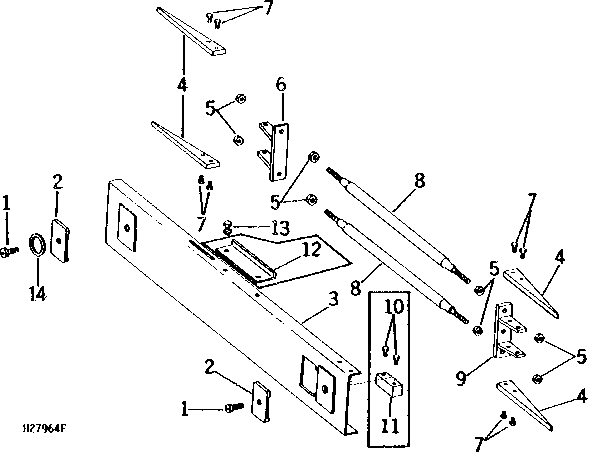

VARIABLE BELT DRIVE SHEAVE CONTROL FOR PLATFORM AND FEEDER HOUSE REGULAR AND SIDEHILL (PADDLE TYPE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H77280	2	Cap Screw	DRILLED
2	H77267	2	Plate	(SUB H85651)
2	H85651	2	Plate	-
3	AH76148	1	Support	(SUB AH84898)
3	AH84898	1	Support	-
4	H77266	4	Wedge	(SUB H85912)
4	H85912	4	Wedge	-
5	14H1040	8	Nut	1/2"
6	AH76146	1	Clevis	(SUB AH87591)
6	AH87591	1	Clevis	LOWER
7	19H2284	8	Cap Screw	3/8" X 7/8"
8	AH76147	2	Tube	-
9	AH76145	1	Clevis	(SUB AH87592)
9	AH87592	1	Clevis	UPPER
10	19H1936	2	Cap Screw	3/8" X 3/4", (REGULAR AND LONG)
11	H80475	1	Stop	(REGULAR AND LONG) (SUB H75938 AND H84367)
12	H84954	1	Bracket	(REGULAR AND LONG)
13	19H1936	2	Cap Screw	3/8" X 3/4", (REGULAR AND LONG)
13	14H812	2	NUT	3/8", (REGULAR AND LONG)
14	H84961	1	Washer	-

VARIABLE BELT DRIVE SHEAVE CONTROL FOR PLATFORM AND FEEDER HOUSE REGULAR AND SIDEHILL (PADDLE TYPE)
