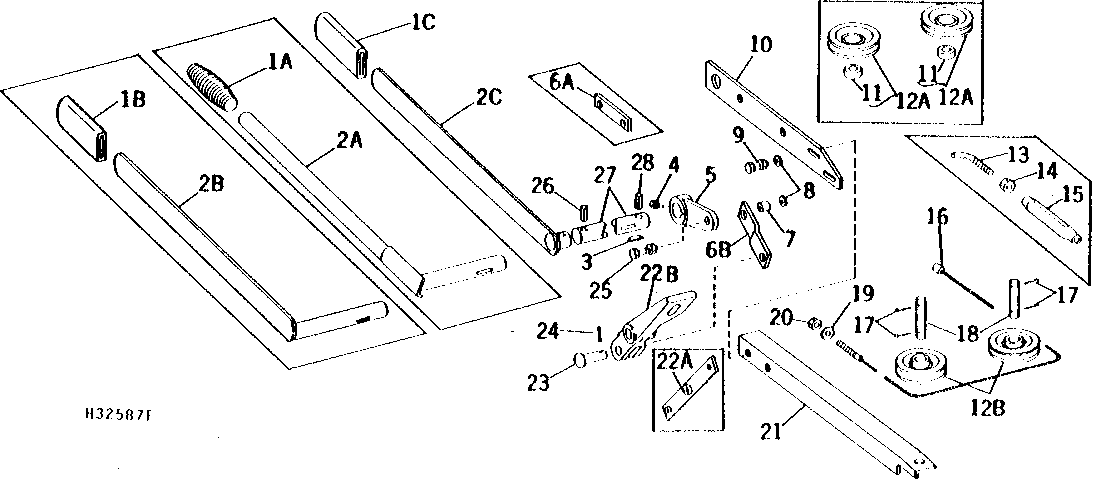

UNLOADING AUGER DRIVE CONTROL PARTS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	26H14	1	SHAFT KEY	3/16" X 3/4"
4	22H817	1	Set Screw	3/8" X 3/4"
5	H78532	1	Arm	(SUB H100018)
5	H100018	1	Arm	-
7	H78537	1	Bushing	-
8	24H1305	2	Washer	13/32" X 13/16" X 0.065"
9	14H812	2	NUT	3/8"
9	19H1731	2	Cap Screw	3/8" X 1"
10	H80314	1	Strap	-
11	P51238	2	Bushing	-
13	H78530	1	Rod	-
14	14H611	1	Nut	5/16"
15	H35309	1	Turnbuckle	-
16	AH76819	1	Cable	-
16	AH83352	1	Cable	-
17	11H237	6	Cotter Pin	1/8" X 2"
18	H78531	2	Pin Fastener	-
19	24H1136	1	Washer	11/32" X 11/16" X 0.065"
20	M40699	1	Nut	-
20	14H611	1	Nut	5/16"
21	H80315	1	Angle	-
23	C11271	1	Pin Fastener	-
24	11H211	1	COTTER PIN	1/8" X 3/4"
25	19H1732	1	Cap Screw	3/8" X 1-1/4"
25	14H812	1	NUT	3/8"
26	34H131	1	Spring Pin	3/8" X 1-3/4"
27	H100864	1	Shaft	-
28	34H78	1	Spring Pin	3/16" X 1-1/8"
1A	C3203E	1	Grip	-
1B	H96259	1	Grip	-
1B	H83221	1	Grip	(SUB H96259)
2A	AH76821	1	Lever	(SUB AH83353)
2B	AH83353	1	Lever	(SUB AH97326, H100864, 34H131 AND 34H78)
2C	AH97326	1	Lever	-
6A	H78538	1	Strap	-
6B	H83220	1	Strap	-
12A	AP26731	2	Pulley	-
12B	H82935	2	Idler	(PLASTIC)
22A	AH76820	1	Arm	-
22B	H83217	1	Crank	-
