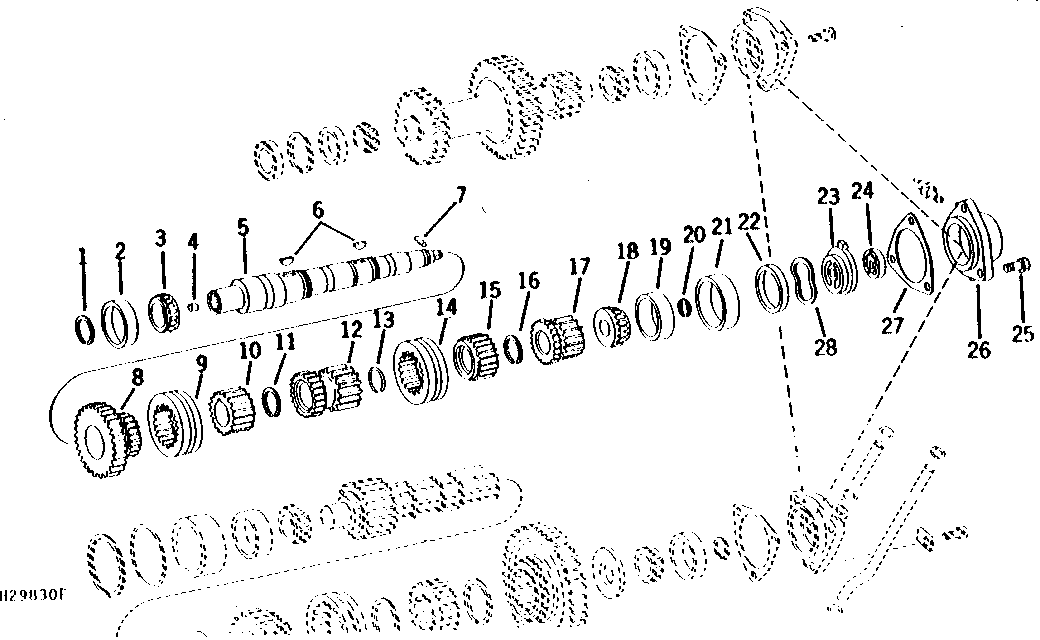

TRANSMISSION INPUT SHAFT, GEARS, AND BEARINGS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26215	1	SNAP RING	2 MM (.079")
1	R26216	1	SNAP RING	2.08 MM (.082"), (SUB R49432)
1	R49432	1	Snap Ring	2.08 MM (.082")
1	R26217	1	SNAP RING	2.16 MM (.085")
1	R26214	1	SNAP RING	1.93 MM (.076")
2	JD8237	1	Bearing Cup	-
3	JD8902	1	Bearing Cone	-
4	15H557	1	Fitting	1/8"
5	H75201	1	Shaft	(SUB H87776)
5	H87776	1	Shaft	(SUB H100148 AND H100147)
5	H100148	1	Shaft	INPUT (BELT AND POSI-TORQ DRIVE)
5	H75202	1	Shaft	(SUB H87777)
5	H87777	1	Shaft	(SUB H100149)
5	H100149	1	Shaft	INPUT (HYDROSTATIC DRIVE)
6	26H77	2	Shaft Key	3/16" X 3/4"
7	H75358	1	Dowel Pin	DRIVE
8	H75185	1	Pinion	(SUB H105209)
8	H105209	1	Pinion	23 TEETH
9	H75183	1	Shift Collar	-
10	R33712	1	Shift Collar	DRIVE
11	R26218	1	Snap Ring	-
12	H75195	1	Pinion	(SUB H105206)
12	H105206	1	Pinion	15 TEETH
13	R33476	1	SNAP RING	-
13	R33476	1	SNAP RING	(BELT, AND POSI-TORQ DRIVE)
14	H75183	1	Shift Collar	(BELT DRIVE)
15	H111170	1	Spacer	(HYDROSTATIC DRIVE) (SUB H110733)
15	R33484	1	Gear	(SUB H87698)
15	H110733	1	Spacer	(HYDROSTATIC DRIVE) (SUB H100192)
15	H87698	1	Spacer	(HYDROSTATIC DRIVE) (SUB H100192)
15	R33484	1	Gear	(REGULAR AND POSI-TORQ DRIVE)
15	H100192	1	Spacer	(HYDROSTATIC DRIVE)
16	R33475	1	SNAP RING	-
16	-	1	Part 34	(HYDROSTATIC DRIVE)
17	H75184	1	Pinion	(SUB H100147)
17	H100147	1	Pinion	(BELT AND POSI-TORQ DRIVE)
18	JD8294	1	Bearing Cone	-
19	JD8257	1	Bearing Cup	-
20	R26223	1	SNAP RING	2.16 MM (.085)
20	R26222	1	SNAP RING	2.08 MM (.082")
20	R26221	1	SNAP RING	2 MM (.079")
20	R26220	1	SNAP RING	1.93 MM (.076")
21	H77811	1	Sleeve	-
22	H82233	1	Bushing	-
23	H82234	1	Plate	-
24	AH76501	1	Rotor	-
25	19H1731	3	Cap Screw	3/8" X 1"
26	H82231	1	Housing	-
27	H77814	1	Shim	.05 MM (.002"), PLASTIC
27	H77815	1	Shim	.076 MM (.003"), PLASTIC
27	H77816	1	Shim	.127 MM (.005"), ALUMINUM
27	H77817	1	Shim	.254 MM (.010"), ALUMINUM
27	H77818	1	Shim	.508 MM (.020"), ALUMINUM
28	H82232	1	Washer	-

TRANSMISSION INPUT SHAFT, GEARS, AND BEARINGS
