Открытый узел

STRAW SPREADER (7501 - 255660)

STRAW SPREADER (7501 - 255660)

STRAW SPREADER (7501 - 255660)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

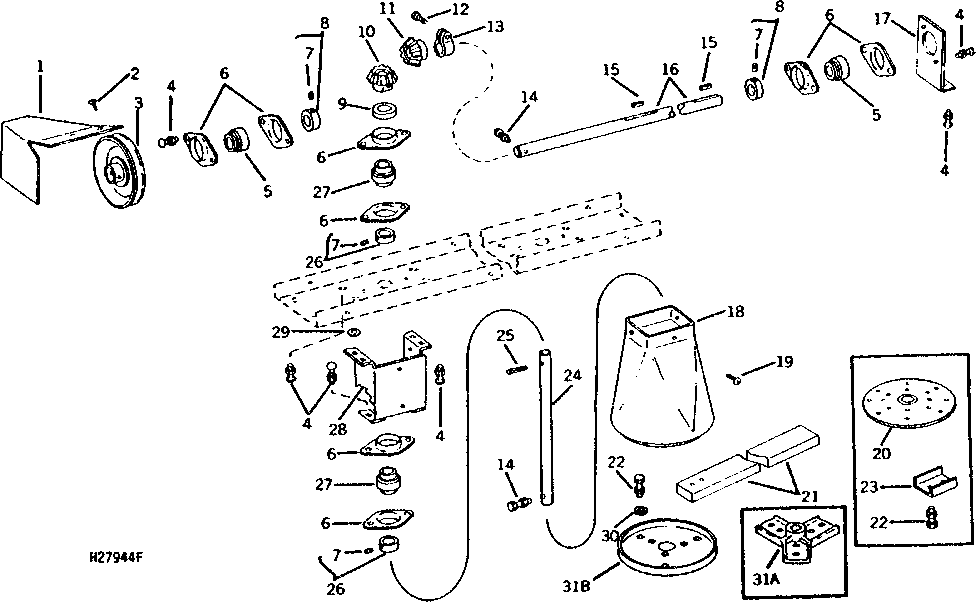

STRAW SPREADER (7501 - 255660)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H83796	1	Shield	-
2	H65108	2	Screw	-
3	AH83849	1	Pulley	158 MM (6-7/32") DIA.
4	03H1540	20	Bolt	5/16" X 3/4"
4	14H785	20	Nut	5/16"
5	JD8665	2	Ball Bearing	(SUB FOR JD8555, THIS APPLICATION)
6	P44439	12	PRESSED FLANGED HOUSING	-
7	22H897	6	Set Screw	1/4" X 1/4"
8	JD8554	2	Eccentric Locking Collar	-
9	24H1433	2	Washer	29/32" X 2-1/4" X 1/4"
10	H64734	2	Gear	(SUB H85869)
10	H85869	2	PINION	(SUB H91228, THIS APPLICATION AND H91796)
10	H91228	2	GEAR	13 TEETH
11	H75406	2	Gear	(SUB H91796, THIS APPLICATION AND H91228)
11	H91796	2	GEAR	13 TEETH
12	19H1765	2	Cap Screw	3/8" X 1-3/4"
13	M2300T	2	CLAMP	-
14	H76696	1	Lock Nut	-
14	19H1875	2	Cap Screw	5/16" X 1-3/4"
14	19H1901	3	Cap Screw	5/16" X 2"
14	19H1901	3	Cap Screw	5/16" X 2"
15	-	2	Part 22	6 MM X 6 MM X 19 MM (1/4" X 1/4" X 3/4"), (CUT FROM H64374 IN AH64587 KEY STOCK KIT)
16	H83799	1	Shaft	-
17	H96249	1	Support	(SUB FOR H83797)
18	H83795	2	GUARD	-
19	H83132	6	Screw	-
20	AH17917	2	Hub	(SUB (2) H84934 AND (12) 24H1296)
21	H76933	6	BLADE	-
22	14H785	12	Nut	5/16"
22	21H1172	12	Screw	5/16" X 1-1/2"
23	H30953	6	BRACKET	(SUB (2) H84934 AND (12) 24H1296)
24	H27332	2	Pin Fastener	-
25	34H331	2	Spring Pin	5/16" X 1-1/2"
26	JD8563	4	Eccentric Locking Collar	-
27	JD9442	4	BALL BEARING	-
28	H113743	2	Support	(SUB FOR H83798)
29	24H1136	6	Washer	11/32" X 11/16" X 0.065"
30	24H1296	12	Washer	11/32" X 1-3/8" X 0.134"
31A	H84934	2	SPIDER	(SUB AH90738)
31B	AH90738	2	Plate	-
