SELECTIVE GROUND SPEED OIL LINES (BELT DRIVE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH75160	1	Elbow Fitting	90°
2	R26448	2	O-Ring	-
3	H75414	1	Adapter Fitting	STRAIGHT
4	AH75459	1	Line	LH, PRESSURE
5	AH75458	1	Line	RH, PRESSURE
6	14H934	2	Nut	7/16"
7	H65108	4	Screw	SELF-TAPPING
8	H78992	1	Bracket	-
9	H75416	2	Union Fitting	-
10	AH84847	1	Line	RH, REAR, PRESSURE
10	AH77382	1	Line	RH, (SUB AH84847)
11	R28782	2	O-Ring	-
12	AM30686	2	Fitting	(SUB T39220 AND R28782)
12	T39220	2	Fitting	-
13	AH77383	1	Line	LH (SUB AH84847 AND AH84848)
13	AH84848	1	Line	LH, REAR, PRESSURE
14	H23941	4	Isolator	-
16	28H90	1	Bushing	0.364" X 0.540" X 7/16", 1/4" X 7/16"
15A	H79574	2	Clamp	(SUB H83208 AND 28H90)
15B	H83208	2	Clamp	-

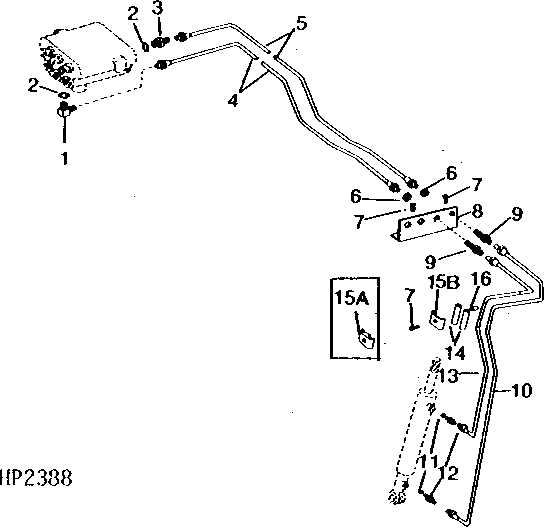

SELECTIVE GROUND SPEED OIL LINES (BELT DRIVE)
