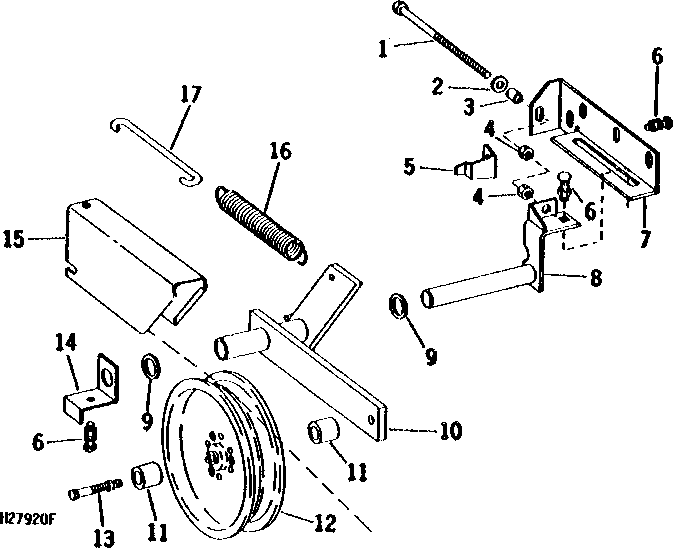

PLATFORM AND FEEDER HOUSE VARIABLE DRIVE MIDDLE BELT TIGHTENER SIDEHILL

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	08H4271	1	Cap Screw	3/8" X 8-1/2"
2	24H1305	1	Washer	13/32" X 13/16" X 0.065"
3	28H1884	1	Spacer	0.493" X 0.675" X 1/2", 3/8" X 1/2"
4	14H812	2	NUT	3/8"
5	H88088	1	Bracket	-
6	03H1500	6	Bolt	3/8" X 1"
6	12H304	6	Lock Washer	3/8"
6	14H812	6	NUT	3/8"
7	H88076	1	Bracket	(SUB H93960)
7	H93960	1	Bracket	-
8	AH89437	1	Support	-
9	M42565	2	Bushing	-
10	AH89443	1	Arm	-
11	28H2540	2	Bushing	0.742" X 1.050" X 15/16", 3/8" X 15/16"
12	AH85276	1	Idler	229 MM (9") DIA.
13	19H2124	1	CAP SCREW	5/8" X 4-1/4"
13	12H304	1	Lock Washer	3/8"
13	14H1039	1	Nut	5/8"
14	H88067	1	Bracket	-
15	H95450	1	Shield	-
16	H86646	1	Spring	-
17	H83284	1	Link	-

PLATFORM AND FEEDER HOUSE VARIABLE DRIVE MIDDLE BELT TIGHTENER SIDEHILL
