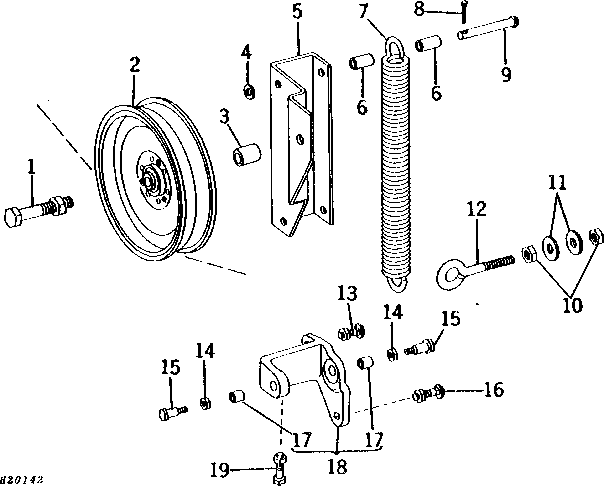

PLATFORM AND FEEDER HOUSE LOWER FIXED DRIVE BELT TIGHTENER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H1039	1	Nut	5/8"
1	19H1890	1	Cap Screw	5/8" X 2-3/4"
2	AH85276	1	Idler	229 MM (9") DIA.
3	P20720	1	Spacer	(SUB 28H1016, THIS APPLICATION)
3	28H1016	1	Spacer	0.742" X 1.050" X 1", 3/4" X 1"
4	24H1325	1	Washer	15/32" X 59/64" X 0.065"
5	H77764	1	Bracket	-
6	28H187	2	Bushing	0.493" X 0.675" X 15/16", 3/8" X 15/16"
7	H77763	1	Spring	-
8	11H216	1	COTTER PIN	3/16" X 1"
9	P41492	1	Pin Fastener	(5 MM X 68 MM)
10	14H1040	2	Nut	1/2"
11	24H1254	2	Washer	17/32" X 1-1/8" X 0.105"
12	H35459	1	Eyebolt	-
13	03H1558	1	Bolt	3/8" X 1-1/2", (REGULAR)
13	03H1519	1	Bolt	3/8" X 1", (LONG)
13	14H812	1	NUT	3/8"
14	14H732	2	Nut	3/8"
15	H77325	2	Bolt	-
16	03H1519	1	Bolt	3/8" X 1"
16	14H812	1	NUT	3/8"
17	BP11232	2	Bushing	-
18	AH76177	1	Bracket	(MARKED H76632)
19	19H1800	1	Cap Screw	3/8" X 1-1/2"
19	14H812	1	NUT	3/8"

PLATFORM AND FEEDER HOUSE LOWER FIXED DRIVE BELT TIGHTENER
