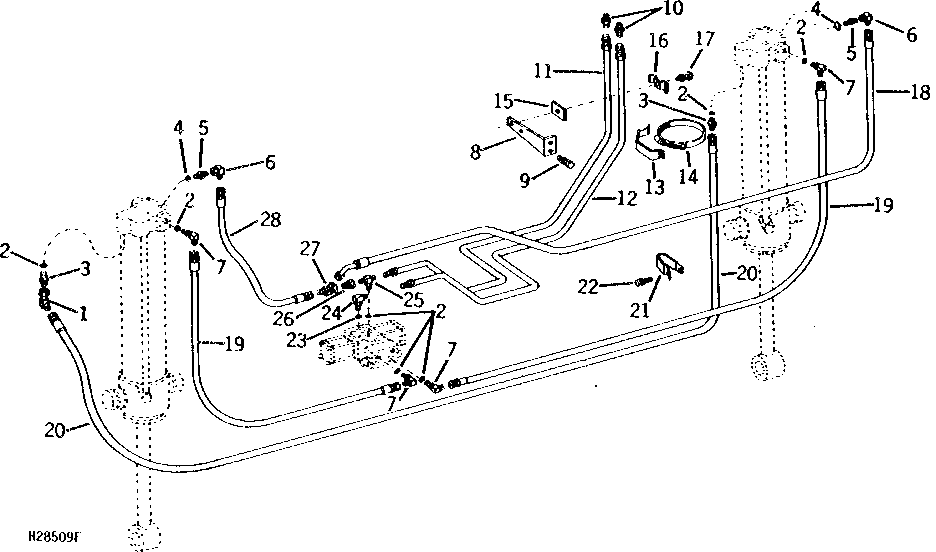

LEVELING LINES AND HOSES - SIDEHILL (158544 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AU43156	1	Elbow Fitting	45°, SWIVEL
2	R26375	7	O-Ring	-
3	R36426	2	Fitting	-
4	R28782	2	O-Ring	-
5	AM30686	2	Fitting	(SUB T39220 AND R28782)
5	R28782	2	O-Ring	-
6	AH89069	2	Elbow Fitting	90°, SWIVEL
7	AR26763	4	ELBOW FITTING	-
8	H87780	1	Bracket	-
9	19H1905	2	Cap Screw	5/16" X 1"
9	N10213	1	Lock Nut	-
10	R34063	2	Fitting	-
11	AH89073	1	Line	LOWER RETURN
12	AH89072	1	Line	LOWER PRESSURE
13	AH83482	2	Hose Clamp	-
14	C16054	2	Clamp	-
15	H83769	1	Foam Pad	-
16	AH83847	1	Clamp	-
17	08H4416	1	Bolt	5/16" X 1"
17	N10213	1	Lock Nut	-
18	AH89077	1	HYDRAULIC HOSE	1575 MM (62") LONG
19	AH89074	2	HYDRAULIC HOSE	1372 MM (54") LONG
20	AH89075	1	Hydraulic Hose	2743 MM (108") LONG
21	AH77884	2	Clip	-
22	H76139	2	Screw	-
23	R26448	1	O-Ring	-
24	AR37017	1	Elbow Fitting	90°, ADJUSTABLE
25	AH80245	1	TEE FITTING	-
26	H87779	1	Fitting	-
27	AH75165	1	Tee Fitting	(SUB AT36921)
27	AT36921	1	Tee Fitting	-
28	AH89076	1	Hydraulic Hose	1270 MM (50") LONG

LEVELING LINES AND HOSES - SIDEHILL (158544 - )
