HYDROSTATIC DRIVE LOWER OIL LINES ( - 310500)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R29936	2	O-Ring	-
2	H80240	2	Hose Fitting	-
3	AR21839	2	Clamp	-
4	H76139	3	Screw	-
4	H76139	2	Screw	-
5	AH77714	2	Clip	-
5	AH77714	1	Clip	-
6	24H1136	3	Washer	11/32" X 11/16" X 0.065"
6	24H1136	2	Washer	11/32" X 11/16" X 0.065"
7	H79891	1	Hydraulic Hose	25 MM I.D. X 1829 MM LONG (1" X 72")
8	R27266	1	Fitting	-
9	AH78297	1	Line	(SUB AH84963)
9	AH84963	1	Line	RETURN, COOLER
10	19H1900	1	Cap Screw	5/16" X 3/4"
10	14H785	1	Nut	5/16"
11	AH78237	1	Clamp	-
13	U12547	2	O-Ring	-
14	AR26723	1	ELBOW FITTING	-
15	24H1293	2	Washer	11/32" X 1-1/16" X 0.120"
16	AH77724	2	Clip	-
17	AH78296	1	Line	RETURN, PUMP
18	AH78236	1	Hydraulic Hose	13 MM I.D. X 1321 MM LONG (1/2" X 52")
19	AH76990	1	Elbow Fitting	90°
20	AR26828	1	Elbow Fitting	45°
21	R26906	3	O-Ring	-
22	AH77924	1	Clip	-
23	H96794	1	Bracket	-
24	AH96997	1	Check Valve	-
25	AH96966	1	Hydraulic Hose	16 MM I.D. X 711 MM LONG (5/8" X 28")
25	AH96965	1	Hydraulic Hose	(SUB AH96966)
26	M66044	2	Tie Band	-
12A	AH77723	1	Bracket	(SUB H84515)
12B	H84515	1	Bracket	-

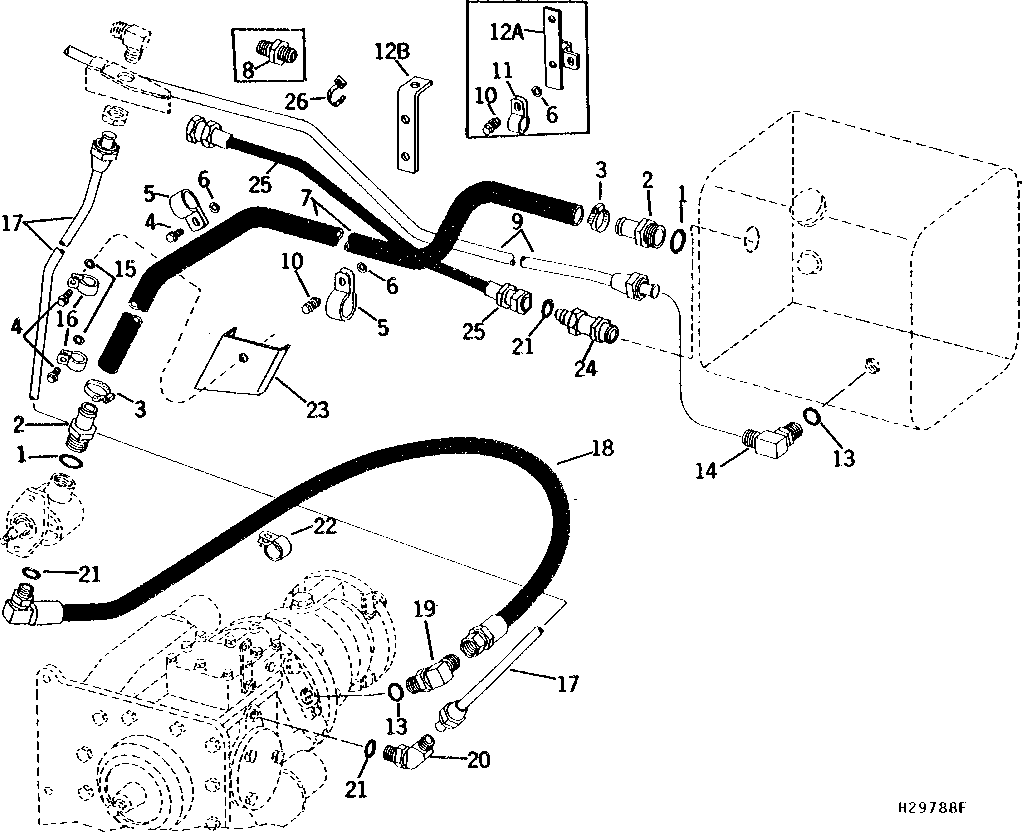

HYDROSTATIC DRIVE LOWER OIL LINES ( - 310500)
