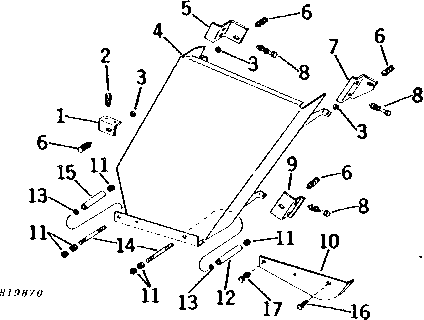

HYDROSTATIC DRIVE CHARGE PUMP SHIELDS (RICE CRAWLER) ( - 11500)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H80906	1	Bracket	FRONT, LOWER
2	19H1905	2	Cap Screw	5/16" X 1"
2	14H785	2	Nut	5/16"
3	24H1305	4	Washer	13/32" X 13/16" X 0.065"
4	AH79244	1	Shield	-
5	H80905	1	Bracket	FRONT, UPPER
6	03H1707	4	Bolt	3/8" X 1"
6	14H812	4	NUT	3/8"
7	H80908	1	Bracket	REAR, UPPER
8	19H1944	6	Cap Screw	3/8" X 2-3/4"
8	14H812	6	NUT	3/8"
9	H80909	1	Bracket	REAR, LOWER
10	H97394	1	Shield	(SUB FOR H78854)
11	14H1040	6	Nut	1/2"
11	12H301	4	Lock Washer	1/2"
12	H80899	1	Bushing	-
13	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
14	H80904	2	Stud	-
15	H77196	1	Bushing	-
16	19H1721	1	CAP SCREW	1/2" X 1-1/2"
16	24H1341	1	Washer	17/32" X 15/16" X 0.060"
17	19H1815	1	Cap Screw	1/2" X 1-1/4"
17	14H1040	1	Nut	1/2"
17	12H301	1	Lock Washer	1/2"
17	24H1341	1	Washer	17/32" X 15/16" X 0.060"

HYDROSTATIC DRIVE CHARGE PUMP SHIELDS (RICE CRAWLER) ( - 11500)
