Открытый узел

FINAL DRIVE PIVOT, DRIVE SHAFT AND BEARINGS - SIDEHILL

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1900	1	Cap Screw	5/16" X 3/4"
2	24H1300	1	Washer	25/64" X 2" X 0.220"
3	AH89063	1	CHAIN SPROCKET	(SUB AH115021)
3	AH115021	1	Chain Sprocket	20 TEETH
4	AH89062	1	LINK CHAIN	-
4	SW100COUS	1	Chain Link	(SUB FOR AH89064)
5	H88371	1	SNAP RING	-
6	H87693	1	WASHER	-
7	Q30370	1	SNAP RING	-
8	JD9466	1	BALL BEARING	-
9	AH89023	1	Seal	-
10	H87772	1	Drive Shaft	(SUB H104552)
10	H104552	1	Shaft	LH (HYDROSTATIC) (1 USED, PER MACHINE)
10	H87773	1	Drive Shaft	(SUB H104553)
10	H104553	1	Shaft	RH (HYDROSTATIC) (1 USED, PER MACHINE)
10	H87641	1	Drive Shaft	(SUB H104551)
10	H104551	1	Shaft	(BELT DRIVE)
11	H85873	1	Spacer	-
12	19H2128	1	CAP SCREW	3/8" X 3"
12	19H2023	1	CAP SCREW	3/8" X 3-1/4"
12	P43893	1	LOCK NUT	(6 MM)
12	H99923	1	Lock Nut	-
12	19H2335	1	Cap Screw	1/4" X 2-3/4"
13	H75723	2	Washer	-
13	H102695	2	Washer	-
14	H106283	1	Splined Coupling	-
14	H85872	1	Splined Coupling	(SUB H106283, THIS APPLICATION, H106284, (2) H102695, H99923 AND 19H2023)
15	H87687	2	SCREW	-
15	H87665	1	Flange Nut	(SUB H100642)
15	H100642	1	FLANGE NUT	-
16	H86164	2	Screw	-
16	H87665	1	Flange Nut	(SUB H100642)
16	H100642	1	FLANGE NUT	-
17	H87640	1	PIVOT	-
18	H88900	1	O-Ring	-

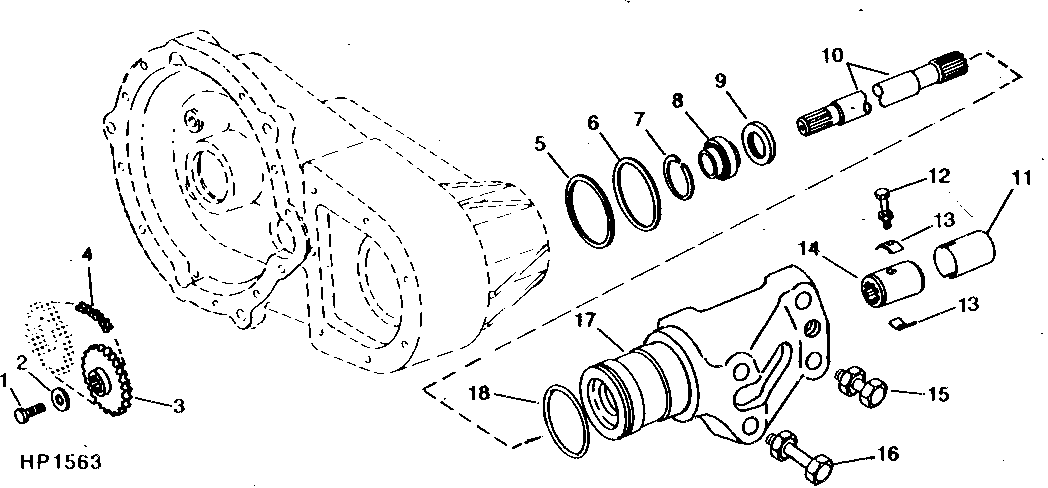

FINAL DRIVE PIVOT, DRIVE SHAFT AND BEARINGS - SIDEHILL
